پرینتر سه بعدی V Wheels اجزای کوچکی هستند، اما ارتباط مستقیمی با نحوه حرکت کالسکه چاپگر در امتداد سیستم راهنمای خود دارند. هنگامی که یک چرخ یک بخش مسطح ایجاد می کند، کالسکه دیگر ممکن است با همان الگوی غلتشی در طول حرکت خود حرکت نکند. نتیجه می تواند یک ضربه قابل توجه، مقاومت مکرر، لرزش یا حرکت نامنظم باشد که در حین چاپ راحت تر به آن توجه می شود.
یک نقطه صاف معمولاً بدون دلیل ظاهر نمی شود. این می تواند به میزان محکم تماس چرخ با ریل، مدت زمانی که چاپگر در یک موقعیت باقی می ماند، وضعیت سطح در حال اجرا، مواد چرخ، تکیه گاه بلبرینگ یا نحوه مونتاژ کالسکه مربوط باشد.
برای کاربران و سازندگان تجهیزات، درک آنچه بین چرخ و ریل اتفاق می افتد مفیدتر از صرفاً درمان یک چرخ آسیب دیده به عنوان یک قطعه جایگزین است.
یک نقطه صاف در واقع به چه معناست؟
یک چرخ V معمولاً دارای یک سطح بیرونی منحنی پیوسته است که از مشخصات ریل راهنمای آن پیروی می کند. با حرکت کالسکه، چرخ می چرخد و نقطه تماس را به دور خود منتقل می کند.
یک نقطه صاف این رابطه را تغییر می دهد.
به جای حفظ سطح تماس گرد، یک بخش از چرخ کمی فشرده می شود یا تغییر شکل می دهد. هنگامی که آن بخش به ریل می رسد، چرخ ممکن است دقیقاً به همان شکلی که در بقیه دوران چرخش خود می چرخد، نچرخد.
این تغییر می تواند به اندازه کافی کوچک باشد تا از یک بازرسی سریع بصری فرار کند. در برخی موارد، با حرکت آهسته کالسکه با دست، متوجه مشکل می شود.
چرا چرخ تخت می شود؟
چندین علت احتمالی وجود دارد و ممکن است با هم رخ دهند.
| علت احتمالی | چه اتفاقی می افتد در چرخ |
|---|---|
| فشار تماس بیش از حد | سطح چرخ تحت فشار غیر ضروری باقی می ماند |
| دوره های طولانی در یک موقعیت | یک بخش از چرخ روی ریل فشرده می شود |
| تنظیم نادرست | نیروی تماس ممکن است ناهموار شود |
| آلودگی | ذرات می توانند بر تماس بین چرخ و مسیر تأثیر بگذارند |
| تغییر شکل مواد چرخ | سطح بیرونی ممکن است به تدریج تغییر شکل دهد |
| مشکلات هم ترازی | نیرو ممکن است روی بخشی از چرخ متمرکز شود |
| مشکلات بلبرینگ | چرخش ممکن است کمتر سازگار شود |
به همین دلیل است که اگر همان شرایط مکانیکی باقی بماند، نصب یک چرخ جدید ممکن است وضعیت اساسی را حل نکند.
ارتباط بین فشار چرخ و نقاط صاف
یکی از سادهترین راهها برای درک نقاط صاف، فکر کردن به فشار تماس است.
یک چرخ V برای پایدار نگه داشتن واگن به تماس کافی با ریل نیاز دارد. در عین حال، فشار بیش از حد می تواند فشار غیرضروری به چرخ وارد کند.
اگر تنظیم خیلی سفت باشد، می توان چرخ را محکم روی ریل فشار داد حتی زمانی که کالسکه حرکت نمی کند. سپس مواد بیرونی تحت فشار مداوم قرار می گیرند.
برای چرخ ساخته شده از یک پلیمر مهندسی، فشرده سازی طولانی مدت می تواند به تدریج شکل ناحیه تماس را تغییر دهد.
چاپگر نیازی به کار ندارد
این یک جزئیات مهم است.
یک چرخ می تواند در حالی که چاپگر ثابت است، یک ناحیه صاف ایجاد کند.
اگر کالسکه برای مدت طولانی در یک موقعیت باقی بماند، همان قسمت چرخ در مقابل ریل می ماند. اثر زمانی که نیروی تماس بیشتر از حد لازم باشد، مرتبط تر می شود.
هنگامی که ماشین دوباره شروع به حرکت می کند، آن بخش تغییر شکل یافته به طور مکرر از نقطه تماس عبور می کند.
این می تواند احساس آشنای یک برآمدگی یا بریدگی کوچک را در حین حرکت دستی ایجاد کند.
چرا موقعیت پارکینگ مهم است؟
به چاپگری فکر کنید که برای مدت طولانی بدون استفاده می ماند.
کالسکه نزدیک یک ناحیه از قاب می ماند و چرخ ها در همان موقعیت چرخشی باقی می مانند. به نظر می رسد هیچ اتفاقی نمی افتد زیرا دستگاه خاموش است.
با این حال، از نظر مکانیکی، چرخها همچنان از کالسکه پشتیبانی میکنند.
اگر فشار تماس بیش از حد باشد، بار ثابت در همان قسمت هر چرخ متمرکز می شود. با گذشت زمان، این می تواند به تغییر شکل موضعی کمک کند.
این بدان معنا نیست که هر چاپگر پارک شده نقاط مسطح ایجاد می کند. ساختار چرخ، مواد، نیروی تماس، دما، هم ترازی ماشین و شرایط ذخیره سازی همگی بر نتیجه تأثیر می گذارند.

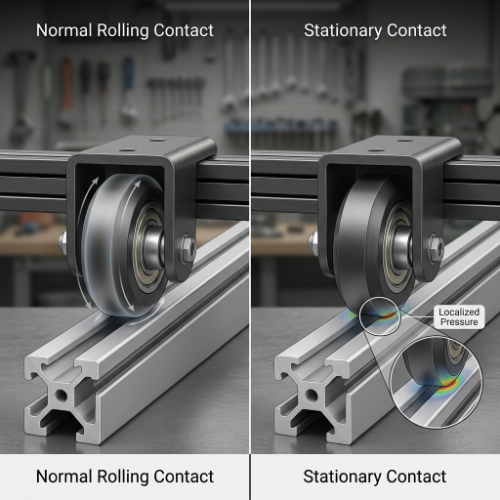

حرکت نقطه تماس را تغییر می دهد
در حین کار عادی، چرخ می چرخد و بخش های مختلف محیط آن با ریل برخورد می کند.
که تماس را در اطراف چرخ پخش می کند.
وقتی چاپگر ثابت می ماند، چنین توزیع مجددی وجود ندارد. یک بخش کوچک زیر بار می ماند.
این یکی از دلایلی است که چاپگری که هنگام استفاده منظم احساس صافی میکند، پس از استفاده طولانی مدت، بریدگی قابل توجهی ایجاد میکند.
آیا تنظیم نادرست می تواند علت واقعی باشد؟
بله.
چرخ باید تماس مناسب با سطح راهنما را بدون ایجاد مقاومت غیر ضروری حفظ کند.
اگر تنظیم خیلی شل باشد، ممکن است کالسکه بازی ناخواسته داشته باشد. اگر خیلی سفت باشد، چرخ فشار زیادی را تجربه می کند و ممکن است کالسکه برای حرکت به نیروی بیشتری نیاز داشته باشد.
هیچ کدام از این شرایط مطلوب نیست.
یک بررسی مکانیکی ساده
با خاموش شدن ایمن چاپگر و آزاد بودن محور مربوطه، معمولاً کالسکه را می توان به آرامی با دست حرکت داد.
توجه کنید که آیا:
- حرکت در سراسر راه آهن یکنواخت احساس می شود.
- یک برآمدگی تکراری در فواصل منظم ظاهر می شود.
- کالسکه در یک نقطه به طرز محسوسی سفت تر می شود.
- به نظر می رسد یک چرخ در طول چرخش مردد می شود.
- هنگامی که فشار ملایم اعمال می شود، کالسکه تکان می خورد.
روش دقیق بازرسی به طراحی چاپگر بستگی دارد، بنابراین دستورالعملهای مونتاژ سازنده باید هنگام انجام تنظیمات دنبال شود.
V Groove چه نقشی دارد؟
شکل یک چرخ V برای کار با یک سطح V شکل سازگار طراحی شده است.
تماس زاویه دار به محدود کردن کالسکه کمک می کند در حالی که به چرخ اجازه می دهد در امتداد اکستروژن بچرخد.
این هندسه همچنین به این معنی است که وضعیت هر دو سطح مهم است.
اگر پروفیل چرخ تغییر کند، رابطه آن با ریل نیز تغییر می کند. یک بخش صاف، لبه بریده شده، شیار فرسوده یا سطح ناهموار می تواند بر نحوه حرکت کالسکه تأثیر بگذارد.
یک تغییر کوچک را می توان تکرار کرد
اینجاست که نقاط مسطح از منظر حرکتی جالب می شوند.
فرض کنید یک چرخ دارای یک ناحیه مسطح است.
هر بار که چرخ به آن موقعیت می چرخد، همان بی نظمی به نقطه تماس باز می گردد. اگر کالسکه به حرکت خود ادامه دهد، اثر می تواند بارها و بارها ظاهر شود.
این الگوی مکانیکی مکرر گاهی اوقات می تواند بیشتر از کاهش کلی صافی قابل توجه باشد.
آیا زباله می تواند به تغییر شکل چرخ کمک کند؟
سطح در حال اجرا یک چاپگر سه بعدی می تواند گرد و غبار، ذرات رشته، زباله های کارگاهی و سایر آلاینده های کوچک را جمع آوری کند.
سطح تماس تمیز به چرخ و ریل اجازه می دهد تا همانطور که در نظر گرفته شده است تعامل داشته باشند.
هنگامی که زباله بین آنها به دام می افتد، شرایط تماس می تواند تغییر کند. یک ذره سخت ممکن است یک نقطه فشار موضعی ایجاد کند، در حالی که مواد ریز می توانند در سطح چرخ جاسازی شوند.
این به طور خودکار یک نقطه صاف ایجاد نمی کند، اما آلودگی می تواند به تماس ناهموار و تغییرات سریع سطح کمک کند.
قبل از سرزنش چرخ، ریل را بررسی کنید
یک چرخ آسیب دیده به راحتی قابل تعویض است، بنابراین تمرکز فوری روی چرخ می تواند وسوسه انگیز باشد.
با این حال، راه آهن نیز شایسته توجه است.
به دنبال:
- زباله های قابل مشاهده در داخل شیار.
- علائم در امتداد سطح در حال اجرا.
- آلودگی غیر معمول
- آسیب در اطراف ناحیه تماس
- بخش هایی که در آن کالسکه رفتار متفاوتی دارد.
چرخ جایگزین نصب شده در برابر یک سطح در حال اجرا آلوده یا آسیب دیده ممکن است دوباره علائم مشابهی را ایجاد کند.
آیا مواد چرخ بر تشکیل لکه های مسطح تأثیر می گذارد؟
انتخاب مواد در چگونگی واکنش چرخ به تماس طولانی مدت نقش دارد.
بسیاری از پرینترهای سه بعدی رومیزی از چرخ های پلیمری مهندسی استفاده می کنند زیرا ترکیبی مفید از استحکام مکانیکی، ویژگی های اصطکاک کم و سازگاری با سیستم های اکستروژن آلومینیومی را ارائه می دهند.
پلیمرهای مختلف به فشار، دما، رطوبت یا بارگذاری طولانی مدت یکسان پاسخ نمی دهند.
چرخ های فلزی رفتار متفاوتی با چرخ های پلیمری دارند، در حالی که سایر مواد مهندسی شده می توانند ترکیبی از سختی و ویژگی های تماس خود را ارائه دهند.
نکته مهم این است که نمی توان مواد را جدا از سیستم راهنمای کامل ارزیابی کرد.
| در نظر گرفتن چرخ | چرا اهمیت دارد |
|---|---|
| مواد | بر تغییر شکل و رفتار تماسی تأثیر می گذارد |
| مشخصات سطح | نحوه برخورد چرخ با ریل را تعیین می کند |
| پشتیبانی بلبرینگ | به چرخ اجازه می دهد تا حول محور بچرخد |
| سختی چرخ | بر پاسخ به تماس مکرر تأثیر می گذارد |
| سازگاری ابعادی | به حفظ حرکت قابل پیش بینی کالسکه کمک می کند |
| شرایط محیطی | می تواند بر رفتار مادی تأثیر بگذارد |
برای اجزای جایگزین، تطبیق ساختار چرخ با سیستم مکانیکی اصلی معمولاً عملی تر از انتخاب یک ماده بر اساس ظاهر است.
در مورد بلبرینگ داخل چرخ چطور؟
چرخ بیرونی بیشتر توجه را به خود جلب می کند، اما جزء دیگری در داخل آن وجود دارد.
یاتاقان از چرخش حول محور پشتیبانی می کند. اگر بلبرینگ به آرامی نچرخد، چرخ ممکن است حرکت نامنظمی را تجربه کند حتی زمانی که سطح بیرونی آن عادی به نظر می رسد.
یک مشکل یاتاقان و یک نقطه صاف می تواند تا حدودی احساسات مشابهی را در حین حرکت دستی ایجاد کند.
به عنوان مثال، یک یاتاقان خشن ممکن است با چرخش چرخ مقاومت مکرری ایجاد کند. یک چرخ آسیب دیده می تواند احساس تکرار مشابهی را هنگامی که بخش تغییر شکل یافته به ریل می رسد ایجاد کند.
به چرخ و تحمل با هم نگاه کنید
هنگام بررسی حرکت غیرعادی، منطقی است که هر دو بخش را در نظر بگیرید.
یک بازرسی مفید می تواند شامل موارد زیر باشد:
- بررسی سطح چرخ بیرونی
- به دنبال یک بخش مسطح قابل مشاهده است.
- چرخاندن چرخ به آرامی
- بررسی ناهمواری های غیر معمول
- بازرسی محور و موقعیت نصب.
- به سطح تماس ریل نگاه کنید.
این تصویر کامل تری نسبت به بازرسی چرخ به تنهایی می دهد.
چگونه نقاط مسطح می توانند بر چاپ تأثیر بگذارند؟
اثر بستگی به شدت تغییر شکل و محل قرار گرفتن چرخ آسیب دیده دارد.
یک تغییر کوچک ممکن است به سختی در طول حرکت معمولی قابل توجه باشد. یک بی نظمی بزرگتر می تواند تغییرات دوره ای را در حرکت کالسکه ایجاد کند.
علائم احتمالی عبارتند از:
- تکرار الگوهای سطح
- حرکت ناهموار در امتداد یک محور.
- یک ضربه قابل توجه در حین حرکت دستی.
- لرزش کالسکه.
- تغییرات در قوام لایه اول
- سر و صدای اضافی در طول سفر.
این علائم ثابت نمی کند که یک چرخ دارای یک نقطه صاف است. تسمه ها، تراز قاب، یاتاقان ها، سخت افزار نصب، شرایط اکستروژن و سایر بخش های سیستم حرکت می توانند نتایج مشابهی را ایجاد کنند.
به همین دلیل است که بررسی سیستم مکانیکی به طور کلی مفید است.
چرا سفت کردن چرخ همیشه راه حل نیست؟
هنگامی که یک کالسکه شل شد، سفت کردن تنظیم می تواند یک راه حل واضح به نظر برسد.
اما فشار بیشتر به طور خودکار به معنای حرکت بهتر نیست.
اگر چرخ از قبل سطحی آسیب دیده یا ناهموار داشته باشد، افزایش فشار تماس ممکن است بی نظمی را بیشتر محسوس کند. همچنین می تواند مقاومت را افزایش داده و فشار بیشتری را روی چرخ وارد کند.
یک رویکرد بهتر این است که سیستم را مطابق با طراحی چاپگر تنظیم کنید و بررسی کنید که آیا کالسکه به طور مداوم و بدون پخش ناخواسته حرکت می کند یا خیر.
تفاوتی بین شرکت و بارگذاری بیش از حد وجود دارد
چرخ باید در تماس با ریل باقی بماند.
نیازی به فشرده سازی غیر ضروری ندارد.
این تمایز به ویژه در مورد چرخ های پلیمری مهم است زیرا پاسخ آنها به فشار طولانی مدت با اجزای فلزی سفت و سخت متفاوت است.
آیا یک لکه صاف می تواند به خودی خود ناپدید شود؟
گاهی اوقات کاربران متوجه می شوند که یک چرخ پس از جابجایی مکرر چاپگر احساس بهتری پیدا می کند.
این می تواند به این دلیل اتفاق بیفتد که چرخ دیگر دقیقاً در همان موقعیت قرار نمی گیرد یا به این دلیل که تغییر شکل جزئی در طول چرخش مداوم کمتر قابل توجه است.
با این حال، این بدان معنا نیست که هر نقطه صاف خود را اصلاح می کند.
اگر چرخ دارای تغییر شکل دائمی، آسیب مادی یا نمایه کاملاً تغییر یافته باشد، ادامه استفاده ممکن است به سادگی بی نظمی را در سیستم حفظ کند.
بنابراین یک چرخ آسیب دیده قابل مشاهده باید ارزیابی شود نه اینکه فرض کنیم چاپ اضافی شکل اصلی خود را باز می گرداند.
چه زمانی باید یک چرخ V را تعویض کرد؟
زمانی که چرخ دارای ناحیه آسیب دیده قابل مشاهده باشد یا زمانی که وضعیت آن به وضوح بر حرکت کالسکه تأثیر می گذارد، تعویض آن ارزش توجه دارد.
چند نشانه شایسته توجه است:
تغییر شکل سطح قابل مشاهده
یک بخش مسطح، لبه بریده شده، یا مشخصات شیار تغییر قابل توجهی نشان می دهد که سطح تماس دیگر در شرایط مورد نظر خود نیست.
بریدگی های حرکتی تکراری
اگر کالسکه به طور مکرر در یک بازه زمانی خاص گیر کرد یا ضربه خورد، چرخش چرخ و سطح در حال حرکت را بررسی کنید.
ناپایداری حمل و نقل مداوم
اگر نمی توان کالسکه را برای حفظ حرکت پایدار بدون مقاومت زیاد تنظیم کرد، مجموعه چرخ ممکن است نیاز به بازرسی دقیق تری داشته باشد.
رفتار بلبرینگ غیرمعمول
یک یاتاقان خشن یا پر سر و صدا می تواند حرکت چرخ را تحت تاثیر قرار دهد حتی زمانی که سطح بیرونی قابل قبول به نظر می رسد.
تعویض باید بر اساس وضعیت واقعی قطعه و الزامات مجموعه چاپگر باشد.
چگونه تولیدکنندگان می توانند ریسک را در طول طراحی محصول کاهش دهند؟
برای سازندگانی که مجموعههای چاپگر سه بعدی را تولید میکنند، پیشگیری از لکههای مسطح قبل از اینکه چاپگر به دست کاربر برسد آغاز میشود.
انتخاب چرخ، هندسه کالسکه، چیدمان بلبرینگ، روش تنظیم، سازگاری با ریل و شرایط ذخیره سازی همگی نقش دارند.
یک مجموعه خوب طراحی شده باید تماس کافی برای هدایت کالسکه داشته باشد و در عین حال از فشرده سازی غیر ضروری چرخ جلوگیری کند.
ذخیره سازی بخشی از طراحی مکانیکی است
دستورالعمل های ذخیره سازی نیز می تواند مهم باشد.
اگر انتظار می رود چاپگر برای مدت طولانی بدون استفاده بماند، موقعیت حمل و شرایط بارگیری چرخ را می توان به عنوان بخشی از راهنمای کار محصول در نظر گرفت.
این یک جزئیات کوچک است، اما می تواند به کاهش مشکلات مرتبط با تماس ثابت طولانی مدت کمک کند.
خریداران در هنگام خرید چرخ های V جایگزین باید به چه نکاتی توجه کنند؟
برای توزیعکنندگان، شرکتهای تعمیر و تولیدکنندگان چاپگر، انتخاب جایگزین باید فراتر از مطابقت با ظاهر کلی چرخ باشد.
در نظر بگیرید:
| نقطه انتخاب | چه چیزی را بررسی کنید |
|---|---|
| مشخصات چرخ | سازگاری با ریل راهنما را تأیید کنید |
| مواد بیرونی | برنامه مورد نظر را مطابقت دهید |
| ساختار بلبرینگ | ترتیب محور و نصب را بررسی کنید |
| ابعاد چرخ | با مجموعه موجود مقایسه کنید |
| وضعیت سطح | به دنبال قالب گیری یا ماشین کاری ثابت باشید |
| سطح در حال اجرا | مطمئن شوید که چرخ و ریل با هم سازگار هستند |
| برنامه | موقعیت و حرکت کالسکه را در نظر بگیرید |
| روش مونتاژ | نحوه محکم شدن چرخ را تأیید کنید |
یک نقاشی یا نمونه موجود می تواند این فرآیند را بسیار آسان تر کند، به خصوص زمانی که چرخ بخشی از ساختار چاپگر سفارشی شده باشد.
یک چرخ کوچک می تواند چیزهای زیادی در مورد سیستم حرکت به شما بگوید
یک نقطه صاف ممکن است مانند یک مشکل چرخ ساده به نظر برسد، اما می تواند چیزی را در مورد سیستم مکانیکی بزرگتر نشان دهد.
چرخ ممکن است در معرض فشار تماس بیش از حد قرار گرفته باشد. کالسکه ممکن است برای مدت طولانی ثابت مانده باشد. ریل ممکن است نیاز به تمیز کردن داشته باشد. یاتاقان ممکن است به چرخش نامنظم کمک کند. مونتاژ همچنین ممکن است به بررسی تراز نیاز داشته باشد.
به همین دلیل است که تعویض چرخ بدون درک شرایط اطراف گاهی اوقات می تواند بعداً به همان مشکل منجر شود.
برای سازندگان و کاربران پرینترهای سه بعدی، رویکرد مفید این است که به چرخ، بلبرینگ، ریل، کالسکه و تنظیم با هم نگاه کنند. هنگامی که رابطه تماس درک شد، تصمیم گیری آسان تر می شود که آیا مشکل از خود چرخ است یا از نحوه مونتاژ سیستم حرکت.
چرخهای چاپگر سهبعدی V میتوانند هنگامی که بخشی از چرخ برای مدت طولانی تحت فشار متمرکز باقی میماند، لکههای صاف ایجاد کنند، بهویژه زمانی که نیروی تماس، موقعیت ذخیرهسازی، تراز یا شرایط کار برای مونتاژ مناسب نیست. رفتار مواد، شرایط یاتاقان، آلودگی و هندسه ریل نیز میتواند بر چگونگی ایجاد مشکل تأثیر بگذارد.
نکته مهم این است که یک نقطه صاف صرفاً یک تغییر آرایشی نیست. از آنجایی که چرخ بخشی از یک سیستم راهنمای متحرک است، تغییر در گرد بودن آن می تواند بر نحوه حرکت واگن در طول ریل تأثیر بگذارد.
برای کاربران، بررسی حرکت آهسته دستی میتواند نشانه اولیه غلتیدن نامنظم را ارائه دهد. برای سازندگان، توجه دقیق به مواد چرخ، ساخت بلبرینگ، فشار تماس، سازگاری با ریل و طراحی کالسکه می تواند به ایجاد یک سیستم حرکتی سازگارتر کمک کند.
یک چرخ V ممکن است بخش کوچکی از یک چاپگر سه بعدی باشد، اما وظیفه آن کاملاً با حرکت کل کالسکه مرتبط است. هنگامی که چرخ به درستی با ریل مطابقت داشته باشد و مجموعه اطراف به درستی تنظیم شود، سیستم حرکتی پایه مکانیکی قابل پیش بینی تری دارد.
