چگونه طراحی شیار بر عملکرد غلتک راهنمای صنعتی تأثیر می گذارد

یک غلتک راهنما اغلب برای تعمیر و نگهداری معمول تعویض می شود و گاهی اوقات تسمه یا سیم به طور ناگهانی پس از آن مسیر متفاوتی را طی می کند. این تغییر معمولاً به طراحی شیار بازمی گردد. این یکی از آن جزئیاتی است که به ندرت نگاه دوم به آن می شود تا زمانی که چیزی شروع به لرزیدن، لیز خوردن یا پوشیدن ناموزون کند. هنگامی که عملکرد واقعی شیار مشخص می شود، بسیاری از مسائل مربوط به خط دیگر مانند یک رمز و راز احساس نمی شوند.

چرا Groove بیشتر از آنچه به نظر می رسد اهمیت دارد

کار غلتک راهنما ساده به نظر می رسد: نگه داشتن تسمه، کابل، زنجیر یا نوار در یک مسیر مستقیم و کنترل شده. شیار، به معنای کانال بریده شده یا قالب گیری شده در سطح غلتک، چیزی است که در واقع کار هدایت را انجام می دهد. با تغییر پروفیل شیار، سطح تماس غلتک با مواد متحرک، میزان محکم نگه داشتن مواد در محل و میزان اصطکاک ایجاد شده در حین کار را تغییر می دهد.

شیار کمتر شبیه یک جزئیات تزئینی است و بیشتر شبیه مکانیزم فرمان است. یک شیار خیلی کم عمق می تواند به کمربند اجازه دهد که تحت بار به طرفین حرکت کند. یکی که خیلی سفت است می تواند آنقدر محکم بگیرد که سایش غلتک و خود تسمه را تسریع کند. جایی بین این افراط‌ها معمولاً جایی است که یک سیستم نرم‌ترین عملکرد را دارد و این نقطه تعادل به شدت به برنامه بستگی دارد.

آشنایی با نمایه های شیار رایج

همه شیارها به یک شکل بریده نمی شوند و هر شکل مجموعه متفاوتی از مبادلات را به همراه دارد.

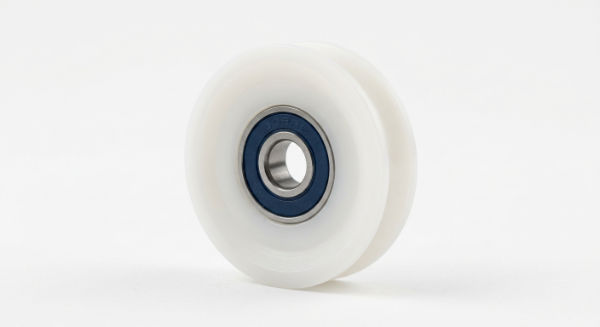

شیارهای V شکل

شیارهای V در غلتک هایی که با تسمه های گرد یا طناب سیمی استفاده می شوند رایج است. ضلع های زاویه دار به طور طبیعی تسمه را در مرکز قرار می دهند که در کانال قرار می گیرد، که به کاهش حرکت جانبی کمک می کند. این اثر خود محوری یکی از دلایلی است که شیارهای V در خطوط بسته بندی و تجهیزات حمل و نقل مواد سبک اغلب ظاهر می شوند.

شیارهای U شکل و گرد

کانال های گرد یا U شکل تمایل دارند فشار تماس را به طور یکنواخت در سطح تسمه یا کابل در مقایسه با برش تیز V توزیع کنند. این می تواند در مورد مواد نرم تسمه ملایم تر باشد، زیرا فشار متمرکز کمتری در یک نقطه تماس وجود دارد. سیم طناب و غلتک های راهنمای کابل اغلب از این نمایه استفاده می کنند زیرا کابل را بدون گیرکردن نگه می دارد.

سطوح مسطح یا بدون شیار

برخی از غلتک ها به طور کامل از شیار عبور می کنند و بر روی سطح صاف تکیه می کنند. این برای تسمه‌های پهن یا نوارهای مسطح که هدایت جانبی از سایر اجزای سیستم مانند فلنج‌های جانبی یا غلتک‌های ردیاب جداگانه می‌آید، به خوبی کار می‌کند. با این حال، بدون شیار، غلتک برای جلوگیری از رانش کاملاً به تراز خارجی بستگی دارد.

طرح های چند شیار و پلکانی

تجهیزاتی که چندین رشته را به طور همزمان مدیریت می کنند، مانند سیستم های تغذیه چند سیم، ممکن است از غلتک هایی با شیارهای مکرر در عرض استفاده کنند. فاصله و سازگاری بین هر کانال در اینجا مهم می شود، زیرا فاصله ناهموار می تواند باعث شود که یک رشته تحت کشش متفاوتی نسبت به همسایگانش قرار گیرد.

عمق، عرض، و تعادل بین چنگ و آزادی

عمق و عرض شیار با هم کار می کنند و ایجاد تعادل مناسب در واقع مطابقت شیار با مواد عبوری از آن است.

• شیارهای کم عمق اجازه می دهد تا تسمه یا کابل راحت تر آزاد شود اما مقاومت کمتری در برابر حرکت جانبی ارائه دهد.
• شیارهای عمیق تر مواد را ایمن تر نگه دارید، که در محیط های با سرعت بالا یا مستعد لرزش کمک می کند، اما می تواند اصطکاک و تجمع گرما را در طول زمان افزایش دهد.
• شیارهای باریک مناسب کابل های با قطر کمتر یا تسمه های نازک تر، بازی های غیر ضروری را کاهش می دهد.
• شیارهای پهن تر مواد ضخیم‌تری را در خود جای می‌دهند، اما اگر جابجایی خیلی شل باشد، ممکن است اجازه تکان خوردن بیشتری را بدهد.

شیاری که با قطر تسمه یا کابل مطابقت ندارد، حتی با یک حاشیه کوچک، اغلب قبل از ایجاد یک مشکل عملیاتی قابل مشاهده، به صورت الگوهای سایش ناهموار ظاهر می شود. به همین دلیل است که چرا اندازه شیار باید قبل از ثبت سفارش با یک تامین کننده تأیید شود، نه بعد از ظاهر شدن مشکلات نصب.

جفت شدن مواد: شکل شیار چگونه با ترکیب غلتکی کار می کند

هندسه شیار به صورت مجزا عمل نمی کند. خود مواد غلتکی، چه ترکیب نایلونی، پلی اورتان، پوشش لاستیکی، یا یک هسته فلزی با لایه بیرونی پلاستیکی باشد، با شکل شیار در تعامل است تا نحوه عملکرد کل مجموعه تحت حرکت مکرر را مشخص کند.

یک ماده نرم تر همراه با یک شیار عمیق گاهی اوقات می تواند کمی تحت فشار ثابت تغییر شکل دهد و به طور ماهرانه مشخصات اصلی شیار را طی ماه ها استفاده تغییر دهد. یک ماده سخت‌تر شکل خود را طولانی‌تر نگه می‌دارد، اما ممکن است ارتعاش یا صدای بیشتری را منتقل کند، به‌ویژه در شیارهایی با زوایای داخلی تیز. سازندگان اغلب لبه‌های شیار را طوری تنظیم می‌کنند که کمی گرد باشند تا گوشه‌های تیز، به‌طور خاص برای کاهش تمرکز تنش در مواد در آن نقطه.

توزیع بار و نقاط استرس پنهان

هر شیار یک ناحیه تماس ایجاد می کند و آن ناحیه جایی است که بار بین غلتک و هر چیزی که هدایت می کند منتقل می شود. یک شیار نامناسب می‌تواند چیزی را ایجاد کند که گاهی اوقات به آن نقطه نیشگون می‌گویند، ناحیه‌ای باریک که در آن فشار به جای پخش شدن متمرکز می‌شود.

با گذشت زمان، نقاط نیشگون به چند مشکل تکراری کمک می کند:

هیچ یک از این مسائل یک شبه ظاهر نمی شوند. آنها به تدریج ساخته می شوند، به همین دلیل است که بازرسی دوره ای از وضعیت شیار، نه فقط بلبرینگ یا شفت، یک عادت مفید در چک لیست های تعمیر و نگهداری باقی می ماند.

تطبیق طراحی شیار با برنامه

صنایع مختلف صرفاً به این دلیل که مواد و شرایط عملیاتی آنها بسیار متفاوت است، به سمت پروفیل های شیارهای مختلف متمایل می شوند. در اینجا یک حس کلی از نحوه انجام آن وجود دارد:

پوشیدن روزمره و نحوه شیار شکل آن را تسریع یا کند می کند

سایش شیار در طول عمر یک غلتک اجتناب ناپذیر است، اما سرعت و الگوی آن اغلب نشان می دهد که آیا انتخاب شیار اصلی با کاربرد مطابقت دارد یا خیر.

چند نشانه که ارزش توجه به آنها را در بررسی های معمول دارند:

• عمق شیار ناهموار در عرض غلتک، که اغلب به ناهماهنگی در قسمت بالادست اشاره دارد.
• لکه های براق یا صیقلی در داخل شیار که نشان دهنده اصطکاک بیش از حد در نقاط تماس خاص است
• تسمه یا کابل سواری در یک طرف شیار بالاتر از طرف دیگر
• افزایش صدا یا لرزش در حین کار نسبت به زمانی که غلتک به تازگی نصب شده است
• ترک‌های کوچکی که در نزدیکی گوشه‌های شیار داخلی تیز ایجاد می‌شوند، به‌ویژه در مواد غلتکی سخت‌تر

گرفتن زودهنگام اینها معمولاً به معنای تعویض غلتک ساده است تا تعمیر بزرگتر پایین دستی که شامل تسمه ها، کابل ها یا ماشین آلات متصل است.

بحث در مورد گزینه های شیار با تامین کننده غلتک

از آنجایی که نیازهای شیار بسته به کاربرد بسیار متفاوت است، مکالمه با یک تامین کننده تمایل دارد به جای درخواست های عمومی، با جزئیات خاص پیش رود. جزئیات مفید معمولاً شامل قطر تسمه یا کابل، سرعت عملیات مورد انتظار، شرایط محیطی مانند محدوده دما یا قرار گرفتن در معرض رطوبت، و اینکه آیا غلتک به طور مداوم یا در چرخه های متناوب کار می کند، می باشد.

تأمین‌کننده‌ای که با طیف وسیعی از پروفیل‌های شیار آشنا است، معمولاً می‌تواند به جای اینکه یک شکل استاندارد را پیش‌فرض کند، از طریق معاوضه‌ها برای یک تنظیم معین حرکت کند. این امر به ویژه در ساخت تجهیزات سفارشی مفید است، جایی که ابعاد شیار خارج از قفسه همیشه با کمربند یا کابل مورد استفاده مطابقت ندارد.

طراحی شیار ممکن است پر زرق و برق ترین بخش یک غلتک راهنمای صنعتی نباشد، اما بی سر و صدا بر پایداری ردیابی، نرخ سایش، سطوح اصطکاک و قابلیت اطمینان کلی سیستم تأثیر می گذارد. چه برخورد با شیارهای V که کمربند بسته بندی را هدایت می کند یا کانال های گردی که روی یک طناب سیمی قرار دارند، شکل و اندازه آن شیار بیشتر از آن چیزی است که بیشتر مردم تصور می کنند تا زمانی که چیزی کمی از مسیر خارج شود. توجه به وضعیت شیار در طول تعمیر و نگهداری معمول، و گفتگوی صادقانه در مورد گزینه‌های شیار هنگام انتخاب غلتک‌های جدید، بیشتر از آنچه که انتظار می‌رود از چیزی به این کوچکی، سردرد را کاهش می‌دهد.
