هنگام تعویض یا توسعه یک غلتک سایبان، بدانید که ابعاد غلتک سایبان برای تناسب مناسب سیستم چه اهمیتی دارد؟ بخش مهمی از فرآیند است. یک غلتک ممکن است مانند یک جزء کوچک و ساده به نظر برسد، اما ابعاد آن بر نحوه قرارگیری آن در داخل مجموعه، تماس با راهنما، اتصال به شفت و حرکت آن در حین کار تأثیر می گذارد. بنابراین انتخاب بر اساس ظاهر به تنهایی می تواند مشکلاتی را در حین نصب ایجاد کند.
برای سایبان های جمع شونده، سیستم های سایه بان پاسیو، سایبان های RV، سازه های تاشو و مکانیسم های مشابه، غلتک باید به عنوان بخشی از مجموعه کامل در نظر گرفته شود. قطر، عرض، سوراخ، موقعیت محور، نمایه و فضای نصب موجود، همگی بخش متفاوتی از داستان را بیان می کنند.
هدف جمع آوری تمام اندازه گیری های ممکن نیست. این برای شناسایی ابعادی است که در واقع بر تناسب و حرکت تأثیر می گذارد.
چرا ابعاد غلتک باید با هم در نظر گرفته شوند
یک غلتک به خودی خود عمل نمی کند. معمولاً با شفت، براکت، یاتاقان یا بوش، راهنما، مسیر، قاب یا اجزای متحرک دیگر کار می‌کند.
تغییر یک بعد می تواند قسمت دیگری از مجموعه را تحت تاثیر قرار دهد.
برای مثال، قطر چرخ متفاوت ممکن است موقعیت ساختار متحرک را نسبت به راهنما تغییر دهد. چرخ پهن تر ممکن است با براکت مجاور تداخل ایجاد کند. سوراخ متفاوت ممکن است مانع از اتصال صحیح شفت موجود شود. حتی زمانی که شکل بیرونی مشابه به نظر می رسد، نصب کلی می تواند متفاوت باشد.
به همین دلیل است که یک جایگزین نباید از یک اندازه گیری به تنهایی انتخاب شود.
یک راه مفید برای فکر کردن در مورد فرآیند این است:
اندازه غلتک → موقعیت نصب → تماس با راهنما → حرکت مجموعه
اگر یک قسمت از این زنجیر مطابقت نداشته باشد، غلتک ممکن است آنطور که در نظر گرفته شده عمل نکند.
کدام ابعاد غلتک سایبان را باید بررسی کنید؟
هنگام شناسایی یک غلتک موجود یا تهیه یک طرح جدید، چندین بعد ارزش ثبت کردن دارند.

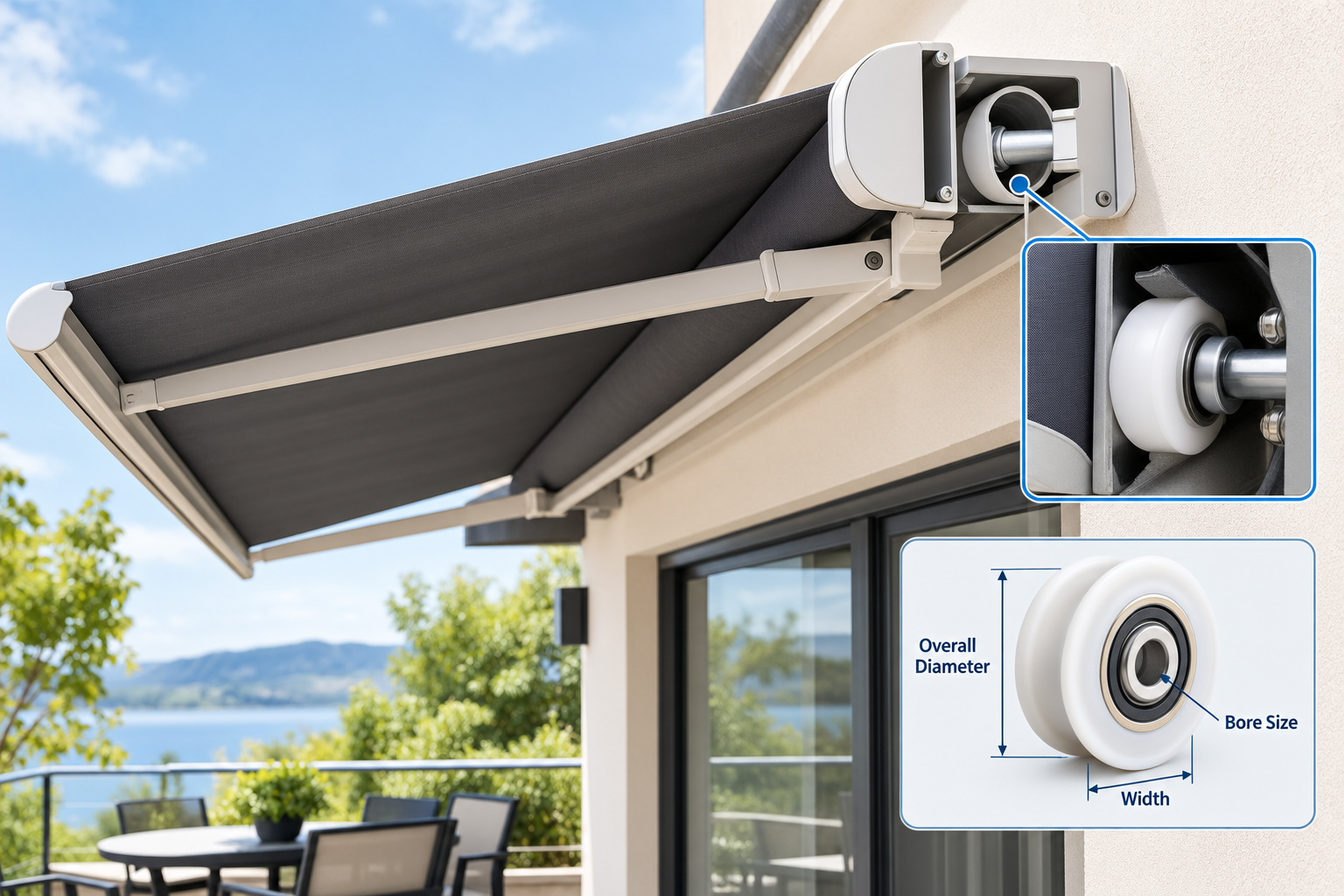

| بعد | چه چیزی به شناسایی کمک می کند |
|---|---|
| قطر بیرونی | اندازه کلی چرخ و موقعیت دویدن |
| عرض چرخ | منطقه تماس و فاصله جانبی موجود |
| اندازه سوراخ | رابطه با شفت یا محور |
| ابعاد هاب | اتصال بین چرخ و ساختار پشتیبانی |
| ارتفاع کلی | فضای نصب و فاصله اطراف |
| شکل نمایه | تماس با مسیر، راهنما، کابل یا سطوح دیگر |
| موقعیت نصب | رابطه بین چرخ و براکت |
| موقعیت محور | مرکز و حرکت در داخل مجموعه |
هر پروژه ای به همه این اندازه گیری ها نیاز ندارد. نکات مربوطه به نحوه استفاده از غلتک بستگی دارد.
قطر بیرونی بر وضعیت دویدن تأثیر می گذارد
قطر بیرونی اغلب یکی از اولین ابعادی است که افراد اندازه گیری می کنند، اما اهمیت آن فراتر از توصیف صرف اندازه چرخ است.
می تواند تعیین کند که غلتک در ارتباط با مسیر یا راهنما کجا قرار می گیرد. اگر قطر جایگزین به طور قابل توجهی متفاوت باشد، بخش متحرک ممکن است بالاتر یا پایین تر از آنچه در نظر گرفته شده باشد.
این تغییر می تواند بر فاصله بین قطعات مجاور تأثیر بگذارد. همچنین ممکن است موقعیت یک قاب، کالسکه یا جزء نگهدارنده را تغییر دهد.
به همین دلیل، قطر باید همراه با ساختار اطراف در نظر گرفته شود تا اینکه به عنوان یک عدد جدا شده در نظر گرفته شود.
عرض بیش از منطقه تماس را تعیین می کند
عرض چرخ یکی دیگر از ابعاد مفید است.
یک غلتک به فضای کافی برای نشستن صحیح روی سطح در حال اجرا خود نیاز دارد، اما همچنین به فضای خالی جانبی کافی نیز نیاز دارد. اگر چرخ برای فضای موجود بیش از حد پهن باشد، ممکن است به براکت یا دیوار راهنما ساییده شود. اگر باریکتر از طرح اصلی باشد، موقعیت تماس آن ممکن است تغییر کند.
بنابراین عرض صحیح به فضای فیزیکی اطراف چرخ بستگی دارد.
هنگام اندازه گیری یک قطعه موجود، هم خود چرخ و هم شکاف بین چرخ و اجزای مجاور را بررسی کنید.
چگونه حفره بر سازگاری تأثیر می گذارد؟
سوراخ سوراخ از وسط غلتک است. این به طور مستقیم با شفت، محور، پین، یا آرایش یاتاقان مورد استفاده توسط مجموعه مرتبط است.
یک چرخ جایگزین می‌تواند قطر بیرونی منطبق داشته باشد و همچنان در آن قرار نگیرد زیرا اتصال مرکزی متفاوت است.
بنابراین سوراخ باید به همراه موارد زیر بررسی شود:
- نوع شفت یا محور
- چیدمان بلبرینگ
- ساخت هاب
- روش نگهداری
- فاصله جانبی موجود
- موقعیت چرخ در داخل براکت
در برخی از طرح ها، چرخ به دور یک محور می چرخد. در برخی دیگر، یک یاتاقان در چرخ یکپارچه شده است. بنابراین همان ابعاد بیرونی می تواند اجزایی با ساختارهای داخلی متفاوت را توصیف کند.
این یکی از دلایلی است که عکس غلتک نصب شده می تواند هنگام درخواست تعویض مفید باشد.
آیا نمای چرخ به اندازه اندازه اهمیت دارد؟
در بسیاری از برنامه ها، بله.
غلتک فقط یک جسم گرد نیست. سطح در حال اجرا آن ممکن است صاف، شیاردار، منحنی، فلنج یا شکل برای یک راهنمای خاص باشد.
نمایه محل تماس چرخ را تعیین می کند.
یک مثال ساده را در نظر بگیرید. غلتکی که برای اجرا بر روی یک سطح صاف طراحی شده است، رابطه تماس متفاوتی با غلتکی دارد که در داخل شیار قرار می گیرد. دو چرخ ممکن است قطر بیرونی مشابهی داشته باشند اما همچنان به ترتیبات مکانیکی متفاوتی تعلق دارند.
با سطح در حال اجرا هماهنگ کنید، نه فقط با چرخ
هنگام بررسی یک غلتک سایبان موجود، ناحیه ای را که چرخ واقعاً در آن کار می کند، بررسی کنید.
به دنبال:
- سطوح تماس صاف
- شیارها یا کانال ها
- لبه های راهنمای برجسته
- فلنج های جانبی
- بخش های در حال اجرا منحنی
- فضاهای راهنمای محصور
- علائم تماس ناهموار
وضعیت مسیر نیز می تواند اطلاعات مفیدی را ارائه دهد. علائم ساییدگی ممکن است محل تماس غلتک با ساختار اطراف را نشان دهد.
این می تواند به ویژه زمانی مفید باشد که قطعه اصلی فرسوده شده باشد و مشخصات آن دیگر به راحتی قابل شناسایی نباشد.
در مورد فضای نصب کلی چطور؟
یک غلتک می تواند ابعاد اولیه صحیحی داشته باشد و اگر فضای کافی در اطراف آن وجود نداشته باشد همچنان نامناسب باشد.
این جزئیاتی است که به راحتی می توان در طول کار تعویض از آن چشم پوشی کرد.
فضای اطراف کامپوننت را اندازه گیری کنید، نه فقط خود مولفه را. فاصله بین چرخ و براکت، اعضای قاب نزدیک، سطوح راهنما، بست ها و سایر قطعات متحرک را بررسی کنید.
یک بازرسی مفید باید به چندین سوال عملی پاسخ دهد:
- آیا غلتک می تواند وارد موقعیت نصب شود؟
- آیا می تواند بدون دست زدن به قسمت های نزدیک بچرخد؟
- آیا چرخ با راهنما در یک راستا باقی می ماند؟
- آیا فضای کافی برای شفت یا بلبرینگ وجود دارد؟
- آیا سخت افزار نگهدارنده قابل نصب است؟
- آیا مونتاژ هنوز در مسیر عملیاتی کامل خود حرکت می کند؟
این سوالات یک بررسی ابعادی ساده را به یک ارزیابی مناسب تبدیل می کند.
چرا موقعیت محور می تواند کل مجموعه را تغییر دهد؟
مرکز یک غلتک همیشه به یک شکل نسبت به ساختار نصب آن قرار نمی گیرد.
یک تغییر کوچک در محل محور می تواند بر ارتفاع، زاویه یا موقعیت اجزای اطراف تأثیر بگذارد. این زمانی اهمیت دارد که غلتک بخشی از یک کالسکه، بازو، براکت یا سیستم حرکت هدایت شونده باشد.
برای مثال، اگر مرکز چرخ متفاوت از طرح اصلی باشد، غلتک ممکن است در نقطه دیگری با راهنما تماس بگیرد. این می تواند نحوه انتقال بار از طریق مجموعه را تغییر دهد.
بنابراین، هنگام تعویض یک غلتک غیر استاندارد، به جای ثبت فقط قطر چرخ، رابطه بین مرکز چرخ و ساختار نصب را اندازه گیری کنید.
یک دستور اندازه گیری ساده می تواند در زمان صرفه جویی کند
نیازی به اندازه گیری تصادفی همه چیز نیست.
دنبال کردن یک دنباله عملی آسان تر است:
مرحله 1: از مجموعه کامل عکس بگیرید
قبل از برداشتن غلتک یک عکس عریض تری بگیرید. این نشان می دهد که کامپوننت چگونه قرار گرفته است.
مرحله 2: غلتک را بردارید و بررسی کنید
پس از برداشتن، چرخ، توپی، سوراخ، پروفیل و محل نصب را بررسی کنید.
مرحله 3: ابعاد اصلی را ضبط کنید
با قطر خارجی، عرض، سوراخ و ارتفاع کلی شروع کنید.
مرحله 4: نمایه را بررسی کنید
به سطح در حال اجرا و هر شیار، فلنج یا بخش منحنی با دقت نگاه کنید.
مرحله 5: اندازه گیری رابطه نصب
نحوه قرارگیری چرخ را در رابطه با شفت، براکت، راهنما و قطعات مجاور ثبت کنید.
مرحله 6: غلتک را با راهنما مقایسه کنید
راهنما می تواند اطلاعاتی را که خود چرخ نمی تواند نشان دهد. در صورت امکان از هر دو با هم عکس بگیرید.
این فرآیند مرجع واضح تری برای تامین کننده، تیم تعمیر و نگهداری یا طراح محصول ایجاد می کند.
وقتی یک بعد کمی متفاوت است چه اتفاقی می افتد؟
هر تفاوت ابعادی به طور خودکار به این معنی نیست که یک غلتک نمی تواند کار کند. تأثیر بستگی به این دارد که تفاوت در کجا رخ می دهد و سیستم چگونه طراحی شده است.
تغییر در سطح خارجی غیر بحرانی ممکن است اثر عملی کمی داشته باشد. تغییر در سوراخ، مشخصات در حال اجرا، یا موقعیت نصب می تواند بسیار مهم تر باشد.
به همین دلیل است که تحمل ابعادی باید در رابطه با عملکرد در نظر گرفته شود.
برای منبع جایگزینی، تفکیک اندازه گیری ها به سه گروه مفید است:
| گروه اندازه گیری | سوال اصلی |
|---|---|
| ابعاد در حال اجرا | آیا چرخ به درستی با راهنما تماس می گیرد؟ |
| ابعاد نصب | آیا می توان غلتک را به طور ایمن نصب کرد؟ |
| ابعاد ترخیص | آیا مونتاژ می تواند بدون تداخل حرکت کند؟ |
این رویکرد درک بازرسی را آسان‌تر می‌کند و به جلوگیری از اندازه‌گیری‌های غیر ضروری کمک می‌کند.
چه زمانی باید یک غلتک سفارشی در نظر گرفته شود؟
اجزای استاندارد زمانی می توانند به خوبی کار کنند که طرح اصلی از پیکربندی غلتکی تعیین شده پیروی کند.
زمانی ممکن است که یک غلتک سفارشی در نظر گرفته شود که جزء موجود دارای مشخصات غیر معمول، سوراخ غیراستاندارد، ساختار نصب خاص، فضای نصب محدود، یا طرحی باشد که انطباق با یک جایگزین موجود دشوار باشد.
زمانی که غلتک باید حول یک قاب یا راهنما خاص طراحی شود، سفارشی‌سازی می‌تواند در طول توسعه OEM معنا پیدا کند.
برای این پروژه ها، ابعاد باید به عنوان بخشی از نقشه مکانیکی کامل در نظر گرفته شود تا به عنوان یک مشخصات محصول مستقل.
ممکن است یک تامین کننده قبل از تایید طراحی مناسب به اطلاعاتی در مورد راهنما، شفت، براکت نصب، محیط عملیاتی و حرکت مورد نظر نیاز داشته باشد.
برای تولید قرقره و غلتک سفارشی، سازندگانی مانند HUNE می توانند ساختار را بررسی کنند و یک جزء را در اطراف شرایط نصب و حرکت مورد نیاز توسعه دهند. طیف محصولات HUNE شامل پروفیل‌های مختلف قرقره و راه‌حل‌های قرقره سفارشی‌شده است، که زمانی می‌توانند مرتبط باشند که یک جزء استاندارد با آرایش مکانیکی موجود مطابقت نداشته باشد.
خریداران چگونه می توانند اطلاعات بهتری از غلتک تهیه کنند؟
یک درخواست واضح می تواند ارتباط فنی را بسیار آسان تر کند.
به جای ارسال تنها یک اندازه گیری، یک بسته اطلاعاتی کوچک حاوی:
- عکس های غلتکی اصلی
- عکس نصب کامل
- اندازه گیری ابعاد اصلی
- جزئیات پروفیل چرخ
- اطلاعات شفت یا محور
- عکس ها را راهنمایی یا ردیابی کنید
- روش نصب
- نوع برنامه
- نیاز جایگزین یا توسعه جدید
- مقدار خرید مورد انتظار
یک نقاشی در صورت موجود بودن مفید است، اما همیشه در ابتدا ضروری نیست. یک نمونه فیزیکی و عکس‌های واضح نیز می‌تواند به سازنده کمک کند تا قطعه را درک کند.
چک لیست عملی قبل از سفارش
قبل از تایید تعویض غلتک سایبان، نکات زیر را بررسی کنید:
چرخ
- قطر بیرونی
- عرض
- نمایه
- حفاری
- ساختار هاب
نصب
- شفت یا محور
- موقعیت براکت
- روش نگهداری
- فضای نصب موجود
شرایط اجرا
- شکل راهنما
- موقعیت تماس
- ترخیص
- جهت حرکت
- مقاطع منحنی احتمالی
برنامه
- نوع سایبان
- قرار گرفتن در معرض فضای باز
- فرکانس حرکت
- جایگزینی یا طراحی جدید
این چک لیست نیازی به محاسبات مهندسی پیچیده ندارد. هدف آن اطمینان از اینکه رابطه فیزیکی بین غلتک و بقیه سیستم قبل از ثبت سفارش درک شده است.
خوراکی های کلیدی
- قطر بیرونی affects the roller's running position within the assembly.
- چرخ width needs to be considered together with contact area and side clearance.
- حفاری dimensions should match the shaft, axle, pin, or bearing arrangement.
- نمایه در حال اجرا باید با راهنما یا سطح تماس مطابقت داشته باشد.
- موقعیت محور می تواند بر ارتفاع، زاویه و حرکت اجزای اطراف تأثیر بگذارد.
- فضای نصب موجود should be checked before confirming a replacement.
- عکس های غلتک، ساختار نصب و راهنما می توانند اطلاعات مفیدی را در کنار اندازه گیری ها ارائه دهند.
- غلتک های سفارشی ممکن است در نظر گرفته شوند که پروفیل های غیرعادی، سازه های نصب یا محدودیت های فضایی انطباق اجزای استاندارد را دشوار می کند.
بعد مناسب ابعادی است که از کل سیستم پشتیبانی می کند
اندازه غلتک سایبان صرفاً یافتن چرخی با همان قطر بیرونی نیست. تناسب مناسب به نحوه کارکرد چندین بعد با هم بستگی دارد.
قطر روی موقعیت دویدن تأثیر می گذارد. عرض بر تماس و ترخیص اثر می گذارد. سوراخ اتصال شفت را تعیین می کند. نمایه تعامل با راهنما را کنترل می کند. ابعاد نصب تعیین می کند که آیا غلتک می تواند به درستی در داخل مجموعه قرار گیرد یا خیر.
فضای اطراف نیز مهم است.
به همین دلیل، مفیدترین رویکرد این است که ابتدا مکانیزم کامل را بررسی کنید، سپس ابعادی را که نصب و حرکت را کنترل می‌کنند، شناسایی کنید. چند اندازه گیری به خوبی انتخاب شده، که توسط عکس ها و اطلاعات برنامه پشتیبانی می شود، می تواند مبنای بسیار واضح تری برای جایگزینی منبع یا توسعه سفارشی فراهم کند.
هنگامی که غلتک به عنوان بخشی از سیستم سایه بان به جای چرخ ایزوله در نظر گرفته می شود، بررسی ابعاد بسیار آسان تر می شود. این همان جایی است که انتخاب دقیق اجزا می تواند به کاهش مشکلات مربوط به اتصالات قابل اجتناب در هنگام مونتاژ و نگهداری کمک کند.
