چگونه یک غلتک سایبان را قبل از سفارش تعویض اندازه گیری کنیم

جایگزین کردن یک غلتک سایبان زمانی که جزء اصلی قبل از حذف به درستی مستند شده باشد، می تواند ساده باشد. چرخ ممکن است ساده به نظر برسد، اما اندازه آن تنها بخشی از اطلاعات مورد نیاز برای جایگزینی مناسب است. مشخصات در حال اجرا، دهانه وسط، روش نصب و ارتباط با راهنما، همگی می توانند بر نحوه قرارگیری و عملکرد قطعه تأثیر بگذارند.

قبل از ثبت سفارش، کمی زمان بگذارید تا غلتک موجود را بررسی کرده و جزئیات مهم را ثبت کنید. یک ابزار اندازه گیری اولیه، چند عکس واضح و یک طرح ساده می تواند اطلاعات مفیدی را ارائه دهد، به خصوص زمانی که قطعه اصلی فاقد شماره مدل یا علامت شناسایی باشد.

نکته کلیدی این است که به غلتک به عنوان بخشی از مجموعه سایبان کامل نگاه کنید نه اینکه چرخ را به عنوان یک جزء جدا شده در نظر بگیرید.

خوراکی های کلیدی

• قبل از سفارش تعویض، اندازه چرخ، عرض، دهانه وسط و مشخصات در حال اجرا را اندازه گیری کنید
• به جای اندازه گیری چرخ به تنهایی، ساختار نصب و فضای نصب موجود را بررسی کنید
• راهنما یا مسیر را بررسی کنید زیرا سایش یا ناهماهنگی می تواند بر نحوه عملکرد غلتک جایگزین تأثیر بگذارد
• از عکس های واضح و یک طرح ساده برای ثبت اشکال غیرعادی یا چیدمان نصب استفاده کنید
• غلتک اصلی را در صورت امکان در دسترس نگه دارید، به خصوص در هنگام تهیه یک جزء غیر استاندارد یا سفارشی

چرا اندازه گیری های دقیق مهم هستند

چرخ جایگزین می تواند تقریباً شبیه چرخ اصلی به نظر برسد و همچنان از نظر روش هایی که بر نصب آن تأثیر می گذارد متفاوت باشد. تغییرات کوچک در چیدمان نصب، پروفیل چرخ یا دهانه مرکزی می تواند مانع از اتصال قطعه به ساختار موجود به عنوان مورد نظر شود.

به همین دلیل است که مقایسه بصری به تنهایی اغلب کافی نیست.

یک بازرسی مفید باید سه حوزه را پوشش دهد:

• چرخ و سطح حرکت آن
• ترتیب نصب
• راهنما یا سطحی که چرخ در آن حرکت می کند

این جزئیات با هم، توصیف واضح تری از مولفه موجود ارائه می دهند و ارتباط با تامین کننده را آسان تر می کنند.

برای سیستم های سایبان قدیمی، این اطلاعات می تواند به ویژه زمانی مفید باشد که شماره قطعه وجود نداشته باشد یا قطعه اصلی دیگر به راحتی در دسترس نباشد.

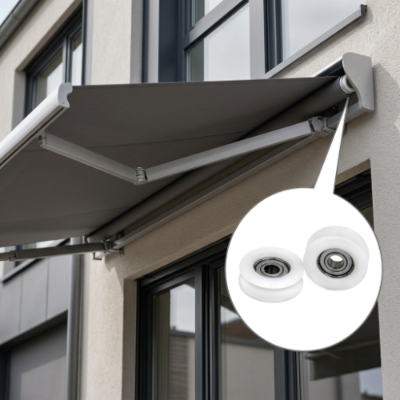

با مونتاژ کامل شروع کنید

قبل از برداشتن غلتک، نحوه نشستن آن در داخل مکانیزم سایبان را بررسی کنید.

در حالی که قطعه هنوز نصب است چندین عکس بگیرید. براکت، شفت، راهنما، محفظه یا سایر قسمت‌هایی را که به نشان دادن موقعیت آن کمک می‌کنند، اضافه کنید.

مجموعه ای مفید از عکس ها می تواند شامل موارد زیر باشد:

• مونتاژ کامل قبل از حذف
• نمای نزدیک از غلتک
• مشخصات جانبی
• صورت جلو و عقب
• نقطه نصب
• راهنما یا مسیر
• اجزای نزدیک که بر فضای موجود تأثیر می گذارند

این تصاویر زمینه ای را فراهم می کنند که اندازه گیری ها به تنهایی نمی توانند همیشه آن را ثبت کنند.

جهت نصب را یادداشت کنید

برخی از چرخ ها متقارن هستند، اما برخی دیگر جهت گیری خاصی دارند. فلنج، شیار، چیدمان بلبرینگ یا ویژگی نصب ممکن است فقط در یک طرف ظاهر شود.

قبل از جداسازی، سریعاً یادداشت کنید که قطعه به کدام جهت است.

یک عکس معمولا کافی است. اگر چندین غلتک مشابه برداشته شوند، یک برچسب یا طرح ساده نیز می تواند به سازماندهی همه چیز کمک کند.

ابعاد چرخ اصلی را اندازه گیری کنید

پس از برداشتن، قطعه را روی یک سطح تمیز و صاف قرار دهید. اندازه گیری قطعه در حالی که به سخت افزار دیگر متصل است می تواند شناسایی نقاط مرجع صحیح را دشوار کند.

ابعاد چرخ اصلی به طور کلی نقطه شروع را فراهم می کند.

هدف جمع آوری تمام اندازه گیری های ممکن نیست. روی ابعادی تمرکز کنید که نحوه تناسب و عملکرد جزء را توصیف می کند.

به نمایه چرخ دقت کنید

اندازه بیرونی تنها بخشی از تصویر را نشان می دهد. شکل سطح در حال اجرا می تواند به همان اندازه مهم باشد.

از کنار به چرخ نگاه کنید و بررسی کنید که سطح تماس صاف، گرد، شیاردار، فلنج یا شکل دیگری است.

یک لبه برجسته یا بخش فرورفته ممکن است رابطه خاصی با راهنما داشته باشد. ارتباط این جزئیات با استفاده از اندازه‌گیری‌ها به تنهایی دشوار است، بنابراین یک عکس کناری واضح مفید است.

طراحی جدا از لباس

یک غلتک قدیمی ممکن است برای مدت طولانی در معرض حرکت های مکرر قرار گرفته باشد. سطح آن می تواند جلا داده شود، خراشیده شود، مسطح شود، یا به شکل دیگری فرسوده شود.

به طور خودکار فرض نکنید که هر علامت قابل مشاهده طرح اصلی را نشان می دهد.

اگر چرخ منطبق دیگری در دسترس است و کمتر فرسوده به نظر می رسد، این دو را با هم مقایسه کنید. تفاوت بین اجزا ممکن است به نشان دادن اینکه کدام ویژگی بخشی از نمایه اصلی است و کدام یک نتیجه استفاده است کمک کند.

این به ویژه زمانی مفید است که سطح در حال اجرا به طور قابل توجهی تغییر کرده باشد.

باز شدن مرکز را به دقت بررسی کنید

مرکز چرخ سزاوار توجه ویژه است زیرا جزء چرخان را به بقیه مکانیسم متصل می کند.

بسته به ساختار، مرکز ممکن است شامل یک یاتاقان، بوش، درج فلزی، اتصال شفت یا یک عنصر پشتیبانی دیگر باشد.

ابتدا آنچه را که در واقع وجود دارد قبل از ثبت بعد مشخص کنید.

بررسی کنید که آیا:

• مرکز یک دهانه ساده است
• یک بلبرینگ در داخل نصب شده است
• یک بوش وجود دارد
• شفت از قطعه عبور می کند
• شفت با چرخ می چرخد
• چرخ در اطراف یک محور ثابت می چرخد

این تفاوت‌ها می‌توانند بر روشی که یک قطعه جایگزین باید ساخته شود تأثیر بگذارد.

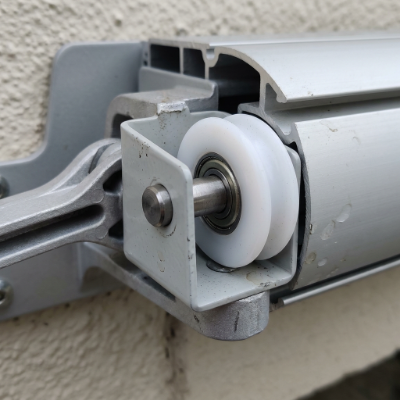

از ساختار نصب غافل نشوید

یکی از اشتباهات رایج در هنگام جایگزینی، تمرکز بر روی چرخ و در عین حال نادیده گرفتن نحوه نصب آن است.

یک چرخ می تواند ابعاد خارجی مشابهی با اجزای دیگر داشته باشد اما از روش نصب کاملاً متفاوتی استفاده کند.

به اتصال بین غلتک و ساختار سایه بان نگاه کنید.

ممکن است توسط:

• یک پین ثابت
• یک محور
• یک شفت
• یک براکت
• یک بلبرینگ
• یک بوش
• مسکن یکپارچه

از محل نصب قبل از جداسازی و یک عکس بعد از برداشتن غلتک عکس بگیرید.

این امر درک رابطه بین چرخ و ساختار اطراف را آسان تر می کند.

فضای موجود را بررسی کنید

فضای اطراف غلتک نیز ارزش ثبت را دارد.

به دنبال براکت‌ها، روکش‌ها، شفت‌ها، ریل‌ها یا سایر اجزای اطراف باشید که می‌توانند در نصب اختلال ایجاد کنند.

یک تعویض تنها نیازی به مطابقت با خود چرخ ندارد. همچنین باید در فضای موجود در مجموعه موجود کار کند.

راهنما یا مسیر را بررسی کنید

سطحی که چرخ در آن حرکت می کند می تواند اطلاعات مفیدی در مورد قطعه ارائه دهد.

به دنبال علائمی باشید که ناحیه تماس عادی را نشان می دهد. اینها گاهی اوقات می توانند نشان دهند که آیا چرخ در مرکز حرکت کرده است یا با یک طرف تماس سنگین تری برقرار کرده است.

همچنین راهنمای اطراف را بررسی کنید:

• خاک یا زباله
• خراش
• تغییر شکل
• بست های شل
• سایش ناهموار
• تغییر در شکل اصلی

اگر راهنما آسیب دیده یا ناهماهنگ شده است، تعویض غلتک به تنهایی ممکن است مشکل مکانیکی اساسی را حل نکند.

به همین دلیل است که راهنما باید در طول یک فرآیند بازرسی شود نه اینکه به عنوان یک نگرانی جداگانه در نظر گرفته شود.

یک عکس واضح می تواند آنچه را که اعداد نمی توانند توضیح دهند

اندازه‌گیری‌ها مهم هستند، اما توصیف دقیق برخی از اشکال با اعداد دشوار است.

غلتکی با لبه خمیده، مرکز افست و ویژگی نصب کوچک در یک طرف را در نظر بگیرید. فهرستی از ابعاد ممکن است قطعه را توصیف کند، اما یک عکس جانبی می تواند رابطه بین آن ویژگی ها را بسیار واضح تر نشان دهد.

برای درخواست جایگزینی، از عکس هایی با نور خوب و پس زمینه ساده استفاده کنید.

سعی کنید شامل موارد زیر باشد:

• یک نمای کلی
• نمای یک طرف
• یک نمای نزدیک از مرکز
• یک نمای از محل نصب
• یک عکس که جزء را در موقعیت اصلی خود نشان می دهد

یک خط کش یا ابزار اندازه گیری نیز می تواند در کنار قطعه در یک عکس برای مرجع بصری قرار گیرد.

وقتی یک طرح ساده مفید می شود

توصیف برخی از غلتک ها ساده است. برخی دیگر دارای اشکال غیرعادی یا چیدمان های نصب هستند که درک آن از طریق نقاشی آسان تر است.

یک طرح اولیه نیازی به پیروی از استانداردهای رسمی طراحی مهندسی ندارد.

قطعه را از جلو و کنار بکشید، سپس ابعاد مهم را علامت بزنید. محل محور یا شفت را نشان دهید و سطحی را که با راهنما تماس دارد نشان دهید.

این می تواند به پاسخ به چندین سؤال عملی کمک کند:

• مرکز دوار کجاست؟
• کدام طرف رو به براکت است؟
• کدام سطح با راهنما تماس می گیرد؟
• کدام ابعاد متعلق به چرخ است؟
• کدام ابعاد متعلق به سازه نصب است؟

برای اجزای سفارشی شده، این نوع مرجع می تواند ارتباط را بسیار آسان تر کند.

قسمت اصلی را در دسترس نگه دارید

در صورت امکان، غلتک قدیمی را بلافاصله پس از اندازه گیری دور نیاندازید.

یک نمونه فیزیکی می‌تواند اطلاعاتی را ارائه دهد که ثبت آن در عکس‌ها یا یادداشت‌های نوشتاری دشوار است. این می تواند مشخصات واقعی چرخ، آرایش بلبرینگ، ویژگی های نصب و علائم سایش را نشان دهد.

این می تواند به ویژه زمانی مفید باشد که جزء غیرعادی باشد یا زمانی که طرح اصلی شماره مدل به راحتی قابل شناسایی ندارد.

برای تولیدکنندگان و تامین کنندگانی که با اجزای قرقره و غلتکی غیر استاندارد کار می کنند، یک نمونه همراه با نقشه ها، عکس ها و اطلاعات کاربردی می تواند مرجع مفیدی برای بحث در مورد جایگزینی یا طراحی سفارشی باشد.

آماده کردن یک درخواست تعویض پاک

هنگامی که بازرسی کامل شد، اطلاعات را در یک مشخصات ساده سازماندهی کنید.

یک پرس و جو مفید می تواند شامل موارد زیر باشد:

• کاربرد: جایی که جزء استفاده می شود
• جزء موجود: توضیحات و عکسهای قسمت اصلی
• اطلاعات چرخ: ابعاد اصلی و مشخصات در حال اجرا
• اطلاعات مرکز: چیدمان سوراخ، بلبرینگ، بوش یا شفت
• اطلاعات نصب: براکت، محور، پین، یا ساختار مسکن
• اطلاعات راهنما: عکس یا توضیحات سطح تماس
• شرایط: سایش قابل مشاهده، ترک، تغییر شکل یا آسیب های دیگر
• مقدار: نیاز خرید تقریبی
• نمونه: آیا می توان جزء اصلی را برای مرجع ارائه کرد یا خیر
• سفارشی سازی: این که آیا یک جزء استاندارد یا سفارشی در نظر گرفته شده است

این به تامین کننده نقطه شروع بسیار واضح تری نسبت به یک عکس یا یک اندازه گیری می دهد.

برای برنامه‌هایی که شامل قرقره‌ها و غلتک‌های سفارشی‌شده هستند، HUNE می‌تواند از این نوع اطلاعات ابعادی و کاربردی هنگام بحث در مورد الزامات اجزای غیر استاندارد استفاده کند.

قبل از سفارش چه چیزی را مرور کنیم

چرخ

ابعاد اصلی را بررسی کنید و مطمئن شوید که نمایه در حال اجرا به درستی ثبت شده است.

مرکز

بررسی کنید که آیا قطعه از یک سوراخ ساده، یاتاقان، بوش، شفت یا آرایش داخلی دیگر استفاده می کند.

نصب

اتصال اصلی را با ساختار جایگزین پیشنهادی مقایسه کنید.

راهنما

اطمینان حاصل کنید که مشخصات چرخ با سطحی که در آن کار می کند مطابقت دارد.

فضای نصب

محیط اطراف را برای هر چیزی که می تواند بر جابجایی یا حرکت تأثیر بگذارد، بررسی کنید.

شرایط عملیاتی

محیطی را که کامپوننت در آن استفاده می شود را در نظر بگیرید. سیستم های سایبان در فضای باز ممکن است با رطوبت، گرد و غبار، تغییرات دما و حرکت مکرر مواجه شوند. این شرایط می تواند هنگام بحث در مورد مواد و ساخت و ساز مرتبط باشد.

چک لیست اندازه گیری عملی

قبل از ارسال اطلاعات به تامین کننده، مطمئن شوید که موارد زیر را رعایت کرده اید:

• قبل از برداشتن از غلتک عکس بگیرید
• ابعاد چرخ اصلی را یادداشت کنید
• مشخصات جانبی را بررسی کنید
• دهانه مرکز را بررسی کنید
• هر یاتاقان یا بوش را شناسایی کنید
• ترتیب شفت، محور یا پین را ثبت کنید
• از براکت نصب عکس بگیرید
• راهنما یا مسیر را بررسی کنید
• به سایش یا تغییر شکل قابل مشاهده توجه کنید
• فضای نصب موجود را بررسی کنید
• اگر جزء دارای شکل غیرعادی است، یک طرح ساده تهیه کنید
• قسمت اصلی را در صورت امکان در دسترس نگه دارید
• نحوه و مکان استفاده از غلتک را توضیح دهید
• بیان کنید که آیا یک جزء سفارشی ممکن است مورد نیاز باشد

سوالات متداول

قبل از سفارش غلتک سایبان چه اندازه هایی را باید انجام دهم؟ قطر چرخ، عرض، دهانه مرکزی، مشخصات در حال اجرا، ترتیب نصب و فضای نصب موجود را ثبت کنید. عکس‌های مجموعه کامل می‌توانند زمینه بیشتری را فراهم کنند.

آیا اندازه گیری قطر بیرونی کافی است؟ خیر. بعد بیرونی فقط یک قسمت از مؤلفه را توصیف می کند. آرایش مرکزی، مشخصات در حال اجرا، ساختار نصب و ارتباط با راهنما نیز می تواند بر سازگاری تأثیر بگذارد.

آیا باید غلتک اصلی را بعد از اندازه گیری نگه دارم؟ در صورت امکان، بله. قطعه اصلی می‌تواند اطلاعات مفیدی در مورد مشخصات، ویژگی‌های نصب، آرایش داخلی و شرایط سایش ارائه دهد که ممکن است به تنهایی از طریق اندازه‌گیری‌ها به سختی به دست بیاورد.

چرا باید قبل از برداشتن غلتک از آن عکس بگیرم؟ یک عکس نصب شده جهت و رابطه قطعه را با براکت ها، شفت ها، راهنماها و سایر قسمت های نزدیک نشان می دهد. این زمینه می تواند به روشن شدن الزامات جایگزینی کمک کند.

آیا یک تامین کننده می تواند یک غلتک سفارشی از یک نمونه بسازد؟ یک نمونه فیزیکی، همراه با اندازه‌گیری‌ها، عکس‌ها، اطلاعات کاربردی و جزئیات نصب، می‌تواند اطلاعات مرجع مفیدی را هنگام بحث در مورد یک غلتک غیر استاندارد یا سفارشی ارائه کند.

اندازه گیری خوب با کل سیستم شروع می شود

غلتک ممکن است بخش نسبتاً کوچکی از مجموعه سایبان باشد، اما ابعاد و رابطه نصب آن می تواند تأثیر مستقیمی بر نحوه جابجایی و حرکت آن داشته باشد.

به همین دلیل، منبع جایگزینی باید با قطری بیشتر از قطر خارجی شروع شود. مشخصات چرخ، آرایش مرکز، ساختار نصب، راهنما و فضای نصب موجود، همگی اطلاعات مفیدی را ارائه می دهند.

چند عکس واضح و ابعاد ثبت شده با دقت می‌تواند این فرآیند را بسیار آسان‌تر کند، به‌ویژه زمانی که با یک جزء قدیمی یا غیر استاندارد سروکار دارید.

رویکرد عملی ساده است: مجموعه کامل را بررسی کنید، مناطق مهم را اندازه گیری کنید، ترتیب نصب را مستند کنید، و قطعه اصلی را تا حد امکان برای مقایسه در دسترس نگه دارید. این امر به خریداران و تولیدکنندگان درک واضح تری از قطعه و نقش آن در سیستم سایبان می دهد.
