یک در کشویی ساخته شده در سال های اخیر را باز کنید، و این احتمال وجود دارد که چرخ داخل آن به جای فلز ماشینکاری شده، پلاستیکی قالبی باشد. این یک روند بازاریابی نیست که به عنوان نوآوری پوشیده شده باشد، بلکه منعکس کننده یک تغییر واقعی در آنچه قالب گیری تزریقی می تواند نسبت به ساخت فلز سنتی برای این بخش خاص ارائه دهد.
تفاوت تولید: حذف مواد در مقابل تشکیل آن
دو فرآیند اساسا متفاوت
غلتکهای فلزی معمولاً با ماشینکاری تولید میشوند - برش، چرخاندن یا کوبیدن شکل چرخ از استوک فلزی جامد. غلتک های قالب گیری تزریقی با تشکیل رزین مذاب در داخل یک حفره قالب دقیق که دقیقاً شبیه به قسمت تمام شده است، تولید می شوند.
- ماشینکاری تفریقی است: مواد مرحله به مرحله برداشته می شوند تا شکل نهایی باقی بماند.
- قالب گیری شکل دهنده است: شکل نهایی به طور مستقیم، در یک چرخه، از رزین خام ایجاد می شود.
چرا این تمایز در مقیاس تولید اهمیت دارد؟
- مقیاس های زمانی ماشینکاری با شمارش قطعات - هر واحد به چرخه برش خاص خود نیاز دارد.
- زمانهای چرخه قالبگیری معمولاً پس از وجود قالب در ثانیه اندازهگیری میشوند، تا حد زیادی مستقل از پیچیدگی طراحی.
- سایش ابزار در ماشینکاری به تدریج ابعاد را در طول یک دوره تولید طولانی تغییر میدهد، در حالی که یک قالب پایدار قطعات منسجم ابعادی را از اولین واحد تا آخرین واحد تولید میکند.
این برای خریداران عمده چه معنایی دارد
برای تعداد انگشت شماری از قطعات سفارشی، این تفاوت به سختی اهمیت دارد. برای حجمهای سفارش معمولی سختافزار درب و پنجره کشویی - اغلب در هزاران واحد - زمان تجمعی و اختلاف ثبات به یک عامل واقعی در هزینه، زمان تولید و کنترل کیفیت تبدیل میشود.
هندسه شیار و فلنج: در قالب ساخته شده است، پس از آن اضافه نشده است
چرا شکل شیار مهم ترین ویژگی غلتک است؟
A غلتک درب کشویی به یک شیار - معمولاً U یا V شکل - نیاز دارد که به درستی روی ریل آن بنشیند. مشخصات شیار تعیین می کند:
- چرخ چگونه حرکت می کند
- چگونه بار به طور یکنواخت توزیع می شود
- چقدر بازی جانبی در حین کار وجود دارد
ماشینکاری یک شیار در مقابل قالب گیری یک شیار
در ساخت فلز، شیار یک مرحله ماشینکاری جداگانه است که پس از شکل گیری شکل اصلی چرخ انجام می شود و با جزئیات بیشتر پروفیل زمان و هزینه را اضافه می کند.
در قالب گیری تزریقی، هندسه شیار مستقیماً در حفره قالب طراحی می شود. چرخ از قبل به شکل صحیح بیرون می آید، بدون مرحله برش اضافی.
نقش فلنج
بسیاری از غلتکها دارای فلنج هستند - لبهای برآمده در یک یا هر دو طرف چرخ - که هدایت جانبی اضافی را فراهم میکند و به جلوگیری از لیز خوردن چرخ از روی ریل کمک میکند.
- طرح های فلنجی پایداری بیشتری را در مسیرهایی با خطر بار جانبی یا ناهماهنگی جزئی ارائه می دهند.
- طرحهای شیاردار اصطکاک غلتشی کمتری را در جایی که مسیر مستقیم و به خوبی نگهداری میشود، ارائه میکند.
هر دو پروفیل فلنجی و شیاردار برای تولید از طریق طراحی قالب ساده هستند، بدون پیچیدگی ماشینکاری اضافی که معمولاً یک چرخ فلزی فلنجی نیاز دارد.
نمایه های سفارشی بدون تنظیمات ماشینکاری سفارشی
هنگامی که یک قالب برای یک شیار یا پروفیل فلنج خاص وجود دارد، تولید آن شکل در مقایسه با طراحی سادهتر هزینه قابل توجهی اضافه نمیکند.
این بخش بزرگی از این است که چرا پروفیلهای شیار سفارشی – مطابق با قطر یا زاویه ریل خاص – برای خریداران OEM در دسترستر از مدلهای تولیدی صرفاً مبتنی بر ماشینکاری هستند.
در اینجا ارزش آن را دارد که دقیق باشیم: یک قالب جدید هنوز نیاز به طراحی اولیه و سرمایه گذاری ابزار دارد. چیزی که تغییر می کند هزینه مداوم تولید آن شکل سفارشی به محض وجود ابزار است - این به بخشی از چرخه قالب گیری استاندارد تبدیل می شود، نه یک عملیات تخصصی که برای هر دسته تکرار می شود.
رفتار مادی: مجموعه ای واقعاً متفاوت از مبادلات
فلز چه چیزی ارائه می دهد و در کجا محدود است
غلتک های فلزی استحکام خام بالایی دارند و برای بارهای بسیار سنگین مناسب هستند. محدودیت اصلی آنها این است که عملکرد تا حد زیادی توسط درجه فلز انتخاب شده ثابت می شود - سختی، مقاومت در برابر خوردگی و وزن همه با هم حرکت می کنند نه اینکه به طور مستقل قابل تنظیم باشند.
پلاستیک مهندسی به جای آن چه ارائه می دهد
غلتکهای قالبگیری تزریقی معمولاً از POM (استال) یا نایلون تقویتشده، موادی با خواص مستند در مهندسی پلاستیک تولید میشوند.
| الزامات طراحی | چگونه مواد پاسخ می دهد |
|---|---|
| مقاومت در برابر خوردگی در محیط های مرطوب یا ساحلی | پلاستیک های مهندسی خورده نمی شوند، حذف فلز در حالت شکست باید از طریق پوشش یا آبکاری مدیریت شود. |
| عملکرد کم اصطکاک | POM به طور طبیعی اصطکاک سطح پایینی دارد و وابستگی طولانی مدت به گریس را کاهش می دهد. |
| لرزش و میرایی صدا | معمولاً پلاستیکها ارتعاش را کمتر از تماس سفت و سخت فلز روی فلز انتقال میدهند. |
| سفتی بدون اضافه وزن | نایلون تقویت شده (الیاف شیشه) تحمل بار را بدون مطابقت با وزن فولاد افزایش می دهد. |
یک هشدار مهم
هیچ یک از این ویژگی ها پلاستیک را به طور جهانی «بهتر» از فلز نمی کند. آنها مجموعه متفاوتی از مبادلات را نشان می دهند. انتخاب صحیح بستگی به تطبیق مواد با بار، محیط و چرخه کار واقعی برنامه خاص دارد - نه اینکه یک ماده از روی عادت پیشفرض شود.
بلبرینگ در مقابل بدون یاتاقان: یک تصمیم طراحی، نه پیشفرض مواد
تصور غلط رایج
به راحتی می توان فرض کرد که "غلتک پلاستیکی" به طور خودکار به معنای "بدون یاتاقان در داخل" است، اما در عمل، اینکه یک غلتک از یاتاقان عنصر نورد استفاده می کند یک تصمیم مهندسی جدا از انتخاب مواد است.
وقتی یک چرخ قالبی جامد معنا پیدا می کند
- درهای سبک تر، مانند کابینت، کمد و پارتیشن های داخلی کوچک
- تعداد چرخه روزانه متوسط به جای استفاده مداوم و سنگین
- اولویت ها در مورد کاهش تعداد قطعات و پیچیدگی مونتاژ
هنگامی که یک بلبرینگ هنوز تماس درستی دارد
- درهای سنگین تر، مانند پانل های شیشه ای کشویی بیرونی
- برنامه های تجاری پرترافیک و چرخه بالا
- شرایطی که کاهش اصطکاک غلتشی تحت بار پایدار یک نیاز عملکردی است تا یک امتیاز
چرا این تمایز برای خریداران مهم است
تلقی "بار در مقابل بدون یاتاقان" به عنوان یک تصمیم در مورد بار و چرخه - به جای یک میانبر هزینه - چیزی است که یک غلتک قالبگیری شده به خوبی مشخص را از یک غلتک با همسانی ضعیف جدا میکند.
یک چرخ بدون یاتاقان که به درستی در کاربردهای سبک استفاده می شود، عملکرد قابل اعتمادی دارد. همان چرخی که در یک درب سنگین و چرخه بالا استفاده میشود، بدون در نظر گرفتن اینکه چقدر خوب قالبگیری شده است، احتمالاً عملکرد ضعیفی دارد.
پوشش سطح و کیفیت قالب: جزئیاتی که به راحتی قابل چشم پوشی است
چرا سازگاری سطح به اندازه شکل اهمیت دارد؟
حتی یک غلتک با شکل صحیح میتواند باعث ایجاد صدا، لرزش یا سایش زودرس شود، اگر سطح تماس ناهماهنگ باشد. در قالبگیری تزریقی، پرداخت سطح عمدتاً با کیفیت قالب و کنترل فرآیند تعیین میشود، نه اینکه با سایش ابزار به روشی که ماشینکاری میتواند تغییر کند.
هنگام ارزیابی یک نمونه قالب گیری چه چیزی را باید بررسی کرد
- خطوط یا درزهای فلاش قابل مشاهده، که می تواند نشان دهنده پیری یا قالب ضعیف باشد
- بافت ثابت در سراسر سطح تماس چرخ، بدون لکه های ناهموار یا سوراخ
- سازگاری ابعادی بین چندین نمونه از یک دسته، نه فقط یک نمونه "قهرمان".
افسانه های رایج که ارزش اصلاح دارند
افسانه: غلطک های پلاستیکی جایگزین ارزان تری برای فلز هستند
انتخاب مواد بر مقاومت خوردگی، رفتار نویز و ویژگی های اصطکاک تأثیر می گذارد. این یک تصمیم عملکرد است، نه صرفاً یک میانبر هزینه.
یک غلتک قالبگیری شده خوب میتواند در کاربرد مناسب از غلتک فلزی که مطابقت ضعیفی دارد بهتر عمل کند.
افسانه: غلتک بدون یاتاقان به طور خودکار کیفیت پایین تری دارد
یک چرخ قالبی جامد بدون یاتاقان یک انتخاب طراحی عمدی است که برای برنامههای سبکتر و با چرخه پایینتر مناسب است - نه کاهش درجه.
استفاده از آن در خارج از محدوده مورد نظر چیزی است که باعث مشکلات عملکرد می شود، نه عدم وجود بلبرینگ.
افسانه: پروفایل های شیار سفارشی همیشه به معنای حداقل سفارشات بالا است
هنگامی که یک قالب وجود دارد، تولید یک شیار یا شکل فلنج خاص هزینههای مداوم کمی را اضافه میکند.
سرمایه گذاری ابزارآلات اولیه در نظر گرفتن واقعی است، و نسبت به حجم سفارش انبوه معمولی B2B نسبت به آنچه که بیشتر افراد تصور می کنند، مقیاس معقول تری دارد.
جایی که فلز هنوز معنا دارد
یک دیدگاه متعادل باید تصدیق کند که غلتک های ماشینکاری شده یا فلزی انتخاب بهتری هستند.
- کاربردهای بسیار پر بار، مانند دربها و دروازههای صنعتی سنگین، که در آن استحکام مواد اولیه نیاز اولیه است.
- محیط های با دمای بسیار بالا فراتر از محدوده عملیاتی عملی رزین های مهندسی استاندارد
- اجراهای سفارشی بسیار کم حجم، که در آن سرمایه گذاری در قالب قالب در مقابل مقدار کمی تولید توجیه نمی شود.
مقایسه در مورد برتری جهانی یک ماده نیست - بلکه در مورد تطبیق رویکرد تولید با بار، محیط و حجم سفارش واقعی است.

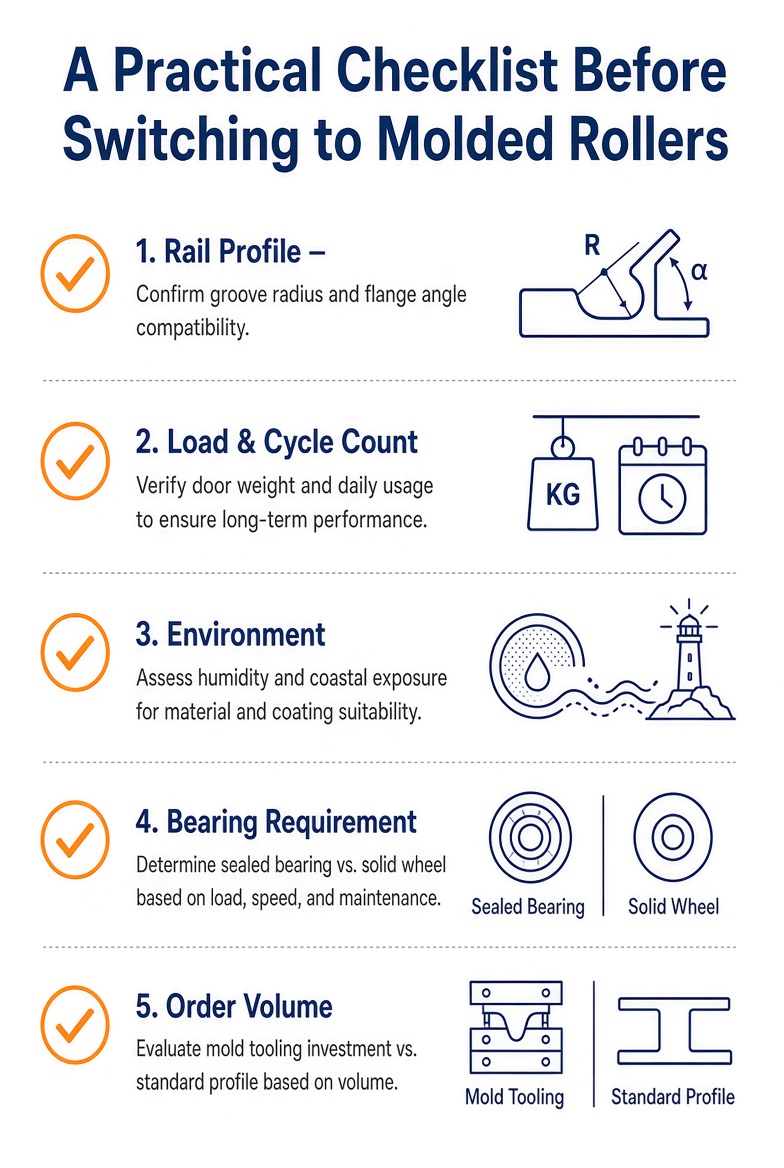

یک چک لیست عملی قبل از تغییر به غلطک های قالبی
قبل از تعیین یا تغییر به یک غلتک قالبگیری تزریقی، تأیید موارد زیر کمک میکند:
سوالات متداول
آیا غلتک های قالب گیری تزریقی دوام کمتری نسبت به غلتک های فلزی دارند؟
نه ذاتا.
دوام بستگی به تطبیق انتخاب رزین، ضخامت دیوار و طراحی با بار و سیکل واقعی دارد. یک غلتک قالبگیری شده بهخوبی میتواند از غلتکهای فلزی ضعیف در بسیاری از کاربردهای مسکونی و تجاری دوام بیاورد.
آیا غلتک های قالب گیری تزریقی می توانند محیط های بیرونی و ساحلی را مدیریت کنند؟
به طور کلی، بله.
آنها معمولاً در این رابطه بهتر از فلز بدون پوشش عمل می کنند، زیرا پلاستیک های مهندسی مانند فولاد تصفیه نشده خورده نمی شوند.
آیا تهیه پروفیل شیار سفارشی با قالب گیری تزریقی گران است؟
هزینه اولیه قالب یک عامل واقعی است، اما زمانی که قالب وجود داشته باشد، تولید یک پروفایل سفارشی تقریباً به اندازه تولید یک نمونه استاندارد هزینه دارد.
تفاوت هزینه عمدتاً در حجم های سفارش پایین نشان داده می شود، نه در مقادیر معمولی فله.
آیا همه غلتک های قالب گیری تزریقی از یاتاقان عبور می کنند؟
خیر
بسیاری هنوز از یک یاتاقان فشرده برای کاربردهای با چرخه بالاتر یا بار سنگین تر استفاده می کنند.
طراحی بدون یاتاقان یک انتخاب خاص مناسب برای استفاده سبک تر است، نه یک ویژگی جهانی غلتک های قالبی.
غذای آماده عملی
تغییر به سمت غلطکهای قالبگیری تزریقی در تولید درب کشویی به چند عامل کاملاً ثابت مربوط میشود: شکل دادن مستقیم به شکل نهایی به جای بریدن آن، ساختن شیار و هندسه فلنج در خود قالب و بهرهگیری از مقاومت واقعی پلاستیکهای مهندسی در برابر خوردگی و اصطکاک پایینتر.
هیچ کدام از اینها باعث نمی شود که غلتک های قالب بندی شده جایگزینی جهانی برای فلز باشند. برای بارهای بسیار زیاد یا محیط های شدید، فلز همچنان یک مزیت آشکار دارد.
با این حال، برای اکثر کاربردهای درب کشویی مسکونی و تجاری سبک، تطبیق رزین، طراحی شیار و انتخاب بلبرینگ با الزامات واقعی ریل و بار چیزی است که تعیین میکند غلتک قالبگیری شده به روشی که باید عمل کند یا خیر.
