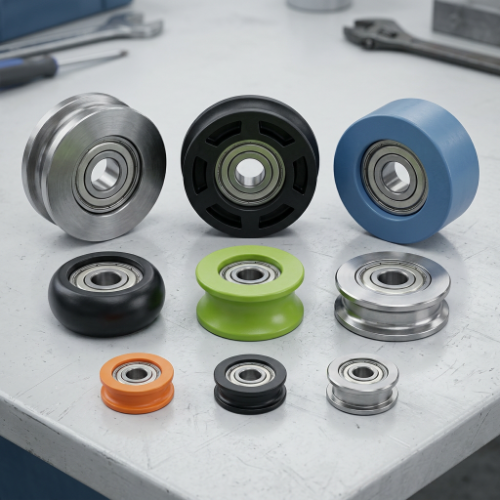

چرخ‌های راهنما و غلتک‌های مسیر زمانی که روی میز کار می‌نشینند تقریباً یکسان به نظر می‌رسند. هر دو گرد هستند. هر دو می توانند حاوی بلبرینگ باشند. هر دو ممکن است در برابر یک ریل، پروفیل یا سایر سطوح متحرک قرار گیرند.
اینجاست که سردرگمی شروع می شود.
در یک ماشین واقعی، این دو جزء ممکن است کارهای کاملا متفاوتی داشته باشند. یک چرخ راهنما اغلب برای نگه داشتن یک قسمت متحرک در مسیر استفاده می شود، در حالی که یک غلتک مسیر ممکن است برای حرکت در یک مسیر مشخص در حین حمل یا انتقال بخشی از بار کاری طراحی شود. در برخی تجهیزات، یک جزء حتی می تواند هر دو عملکرد را انجام دهد.
بنابراین، تفاوت عملی بین چرخ راهنما و غلتک مسیر چیست؟
پاسخ کمتر به نام چاپ شده در صفحه محصول و بیشتر به نحوه تعامل چرخ با دستگاه اطراف آن مربوط می شود.

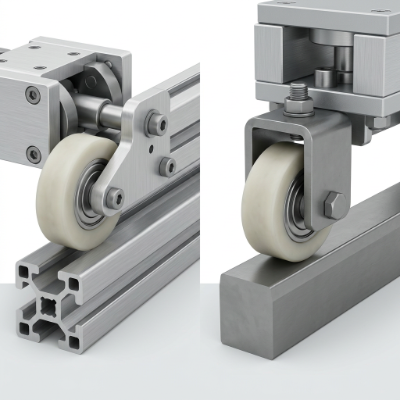

چرخ راهنما در مقابل غلتک مسیر در یک نگاه
قبل از بررسی جزئیات، به تفکیک نقش های اساسی کمک می کند.
| در نظر گرفتن | چرخ راهنما | غلتک آهنگ |
|---|---|---|
| نقش اصلی | به کنترل حرکت یا تراز کمک می کند | در امتداد یک مسیر یا ریل تعریف شده اجرا می شود |
| تماس بگیرید | ممکن است با ریل، پانل، لبه یا نمایه تماس بگیرد | معمولاً در اطراف یک سطح مسیر خاص طراحی می شود |
| تابع بارگذاری | می تواند هدایت، تثبیت یا حمل بخشی از یک بار را داشته باشد | اغلب حرکت غلتشی را با انتقال بار ترکیب می کند |
| ساختار معمولی | ترتیب چرخ، یاتاقان، شفت یا نصب | بدنه غلتکی، یاتاقان، گل میخ، شفت، یا ساختار نصب |
| نمایه | تخت، شیاردار، فلنج دار یا سفارشی | اغلب با نمایه آهنگ یا دوربین مطابقت دارد |
| تمرکز طراحی | کنترل حرکت و تراز | تماس، حرکت نورد و انتقال بار را دنبال کنید |
اینها به جای تعاریف سختگیرانه صنعت، تمایزات کلی هستند. سازندگان ماشین اغلب از اصطلاحات متفاوت استفاده می کنند، و جزء توصیف شده به عنوان چرخ راهنما در یک برنامه ممکن است در برنامه دیگر غلتک مسیر نامیده شود.
سوال مهم این است: چرخ در واقع در داخل مکانیزم چه می کند؟
چرخ راهنما چه کاری انجام می دهد؟
چرخ راهنما عمدتاً به جهت مربوط می شود.
یک پانل متحرک را تصور کنید که در امتداد یک قاب حرکت می کند. بدون نوعی هدایت، پانل ممکن است به طرفین حرکت کند، به ساختار اطراف ساییده شود، یا به تدریج از مسیر مورد نظر خود دور شود.
یک چرخ راهنما به کنترل آن حرکت کمک می کند.
ممکن است در امتداد یک ریل، داخل یک کانال، روی یک سطح جانبی یا در امتداد قسمت دیگری از دستگاه حرکت کند. بسته به طراحی، می تواند برخی از بخش های متحرک را نیز پشتیبانی کند.
راهنمایی همیشه به معنای تحمل بار نیست
این یک تمایز آسان است که باید از دست داد.
برخی از چرخ های راهنما عمدتاً یک مجموعه متحرک را در یک راستا نگه می دارند. آنها لزوماً وزن کامل آن مجموعه را تحمل نمی کنند.
به عنوان مثال، یک کالسکه متحرک ممکن است دارای چرخ‌های جداگانه‌ای باشد که وزن آن را تحمل کند و چرخ‌های کوچک‌تری داشته باشد که آن را در مرکز مسیر نگه می‌دارد. هر دو اجزای نورد هستند، اما مسئولیت های مکانیکی آنها متفاوت است.
این تفاوت بر نحوه طراحی چرخ تأثیر می گذارد.
چرخی که عمدتاً برای هدایت جانبی استفاده می شود، ممکن است نیازهای متفاوتی نسبت به چرخی داشته باشد که انتظار می رود بخش قابل توجهی از ساختار متحرک را پشتیبانی کند.
سپس غلتک آهنگ چیست؟
یک غلتک مسیر به طور کلی حول یک مسیر دویدن تعریف شده طراحی می شود.
مسیر ممکن است یک ریل، بادامک، نمایه راهنما یا سطحی با شکل خاص باشد. هنگام حرکت دستگاه، غلتک آن مسیر را دنبال می کند.
در بسیاری از طرح ها، غلتک بار را بین مجموعه متحرک و مسیر انتقال می دهد. این بدان معناست که سطح تماس، آرایش یاتاقان، ساختار نصب و پروفیل غلتکی به هم متصل می شوند.
بنابراین یک غلتک مسیر صرفاً چرخی نیست که اتفاقاً با ریل برخورد کند.
مسیر بخشی از طراحی است.
اگر مسیر دارای شکل خاصی باشد، غلتک باید با آن شکل کار کند. اگر غلتک از طریق یک گل میخ یا شفت نصب شود، ساختار اطراف باید آن اتصال را نیز در خود جای دهد.
تفاوت واقعی اغلب در سطح تماس ظاهر می شود
اگر دو چرخ دارید که شبیه هم هستند، به آنچه که آنها لمس می کنند نگاه کنید.
این معمولاً بیشتر از نام محصول به شما می گوید.
یک چرخ راهنما ممکن است در کنار یک پروفیل حرکت کند تا مانع حرکت یک کالسکه به طرفین شود. دیگری ممکن است در یک شیار بنشیند و به نگه داشتن بخش متحرک در مرکز کمک کند.
از طرف دیگر، یک غلتک مسیر اغلب برای دنبال کردن یک سطح مسیر مشخص طراحی می شود. نمای بیرونی آن ممکن است به طور خاص برای آن رابط شکل گرفته باشد.
ترتیبات تماس مشترک
چندین ترتیب می تواند در تجهیزات صنعتی ظاهر شود:
- چرخ صاف در برابر یک سطح صاف در حال اجرا
- چرخ شیاردار دور ریل یا پروفیل مناسب
- چرخ فلنج در کنار مسیر
- چرخ محدب یا مقعر در برابر یک سطح همسان
- غلتکی که یک بادامک یا مسیر تشکیل شده را دنبال می کند
- مشخصات چرخ سفارشی برای مکانیزم تخصصی
شکل چرخ نباید به طور مستقل از سطح جفت گیری انتخاب شود.
شیاری که در یک کاتالوگ مناسب به نظر می رسد ممکن است با یک ریل واقعی کار نکند اگر رابطه تماس متفاوت باشد.
یک مثال ساده: یک کالسکه، چند شغل
یک کالسکه صنعتی کوچک را در نظر بگیرید که در امتداد یک قاب حرکت می کند.
کالسکه باید به جلو و عقب حرکت کند. همچنین باید در مرکز باقی بماند و از بلند کردن یا جابجایی به طرفین خودداری شود.
دستگاه ممکن است از چندین قطعه نورد استفاده کند.
یک گروه کالسکه را از مسیر اصلی خود حمل می کند. گروهی دیگر راهنمایی های جانبی می کنند. یک نقطه تماس سوم ممکن است از حرکت بیش از حد دور از مسیر جلوگیری کند.
همه این اجزا رول می شوند، اما لزوماً کار یکسانی را انجام نمی دهند.
به همین دلیل است که تعویض هر چرخ با همان نوع می تواند مشکلاتی ایجاد کند.
نقش مکانیکی بیش از این واقعیت است که همه آنها گرد هستند.
جایی که بلبرینگ ها در تفاوت قرار می گیرند
یاتاقان‌ها دلیل دیگری هستند که چرخ‌های راهنما و غلتک‌های مسیر می‌توانند شبیه به هم به نظر برسند در حالی که رفتار متفاوتی دارند.
یک بلبرینگ به چرخ یا غلتک اجازه می دهد تا در اطراف محور یا نقطه نصب خود بچرخد. اما بلبرینگ کل عملکرد قطعه را تعیین نمی کند.
چرخ بیرونی هنوز باید تماس مناسبی با مسیر یا سطح راهنما برقرار کند.
یک راه مفید برای فکر کردن در مورد مونتاژ این است:
- بلبرینگ: از چرخش پشتیبانی می کند
- مشخصات چرخ: مخاطب را مدیریت می کند
- شفت یا مونتاژ: قطعه را به دستگاه متصل می کند
- سطح مسیر یا راهنما: مسیر دویدن را مشخص می کند
اگر بخشی از آن رابطه اشتباه باشد، تغییر بخشی دیگر ممکن است مشکل را حل نکند.
به عنوان مثال، یک یاتاقان می تواند آزادانه بچرخد در حالی که چرخ هنوز به یک مسیر نامناسب ساییده می شود.
جهت بار می تواند طراحی را تغییر دهد
یک چرخ ممکن است از بیرون ساده به نظر برسد، اما نیروهای داخل دستگاه می توانند از چندین جهت وارد شوند.
بسته به تجهیزات، غلتک ممکن است موارد زیر را تجربه کند:
- بارگذاری شعاعی
- بارگذاری جانبی
- نیروی محوری
- تغییر نیرو در حین حرکت
- لرزش
- تاثیر متناوب
- بارگذاری ترکیبی
یک چرخ راهنما که عمدتاً حرکت جانبی را کنترل می کند، ممکن است نیاز مکانیکی متفاوتی نسبت به غلتک مسیری که یک کالسکه متحرک را حمل می کند، داشته باشد.
این یکی از دلایلی است که انتخاب غلتک صنعتی باید با کاربرد شروع شود تا قطر بیرونی یا ظاهر چرخ.
چرا شکل آهنگ بسیار مهم است
مسیر و غلتک یک جفت کاری را تشکیل می دهند.
فرض کنید یک مسیر دارای یک سطح دویدن منحنی است. یک چرخ تخت شرایط تماس متفاوتی با چرخی که برای مطابقت با آن منحنی طراحی شده است ایجاد می کند.
به همین ترتیب، یک چرخ شیاردار به یک مسیر سازگار نیاز دارد. اگر شیار خیلی شل باشد، ممکن است چرخ حرکت جانبی ناخواسته داشته باشد. اگر تماس بیش از حد محدود باشد، حرکت ممکن است دشوار شود.
همین اصل در مورد تجهیزات صنعتی سفارشی نیز صدق می کند.
به کل مسیر دویدن فکر کنید
فقط قسمت مستقیم را بازرسی نکنید.
بررسی کنید وقتی غلتک چه اتفاقی می افتد:
- شروع به حرکت می کند.
- به سفر عادی می رسد.
- جهت را تغییر می دهد.
- از یک مفصل یا انتقال عبور می کند.
- وارد بخش منحنی می شود.
- در زیر بار متوقف می شود.
چرخی که در یک بخش به خوبی رفتار می کند ممکن است هنگام تغییر هندسه واکنش متفاوتی نشان دهد.
برای سازندگان تجهیزات، این به ویژه در طول آزمایش نمونه اولیه مفید است.
چرخ یا غلتک راهنما: دستگاه شما به کدام یک نیاز دارد؟
1. آیا کامپوننت به طور عمده تراز را کنترل می کند؟
اگر هدف اصلی جلوگیری از جابجایی پانل، کالسکه، تسمه، کابل یا سایر بخش های متحرک باشد، یک چرخ راهنما ممکن است نقش را با دقت بیشتری توصیف کند.
2. آیا چرخ به طور مستقیم در امتداد یک مسیر مشخص حرکت می کند؟
اگر غلتک یک ریل، بادامک یا مسیر دویدن شکل گرفته را به عنوان بخشی از حرکت ماشین دنبال کند، غلتک مسیر ممکن است توضیحات مفیدتری باشد.
3. آیا بخشی از بار را حمل می کند؟
اگر چرخ بخش قابل توجهی از بار مجموعه متحرک را به مسیر منتقل کند، باید در بحث طراحی گنجانده شود.
4. آیا نمایه با آهنگ مطابقت دارد؟
یک شیار، فلنج یا پروفیل منحنی تخصصی نشان می دهد که چرخ و سطح در حال اجرا باید به عنوان یک رابط در نظر گرفته شوند.
5. آیا جزئی از یک مکانیسم سفارشی است؟
اگر ماشین موجود دارای شفت، براکت، ناحیه نصب محدود، یا مشخصات مسیر غیرعادی باشد، ممکن است شرح استاندارد کاتالوگ کل داستان را بیان نکند.
چه چیزی باید در یک استعلام غلتکی گنجانده شود؟
هنگام تهیه یک چرخ راهنما یا غلتک مسیر برای تجهیزات صنعتی، توضیح کوتاه برنامه بسیار مفیدتر از نام محصول به تنهایی است.
یک تامین کننده یا تیم مهندسی معمولاً باید چندین بخش از مکانیسم را درک کند.
| اطلاعات | چرا کمک می کند |
|---|---|
| کاربرد ماشین | نقش واقعی مولفه را نشان می دهد |
| سطح در حال اجرا | رابطه چرخ به مسیر را تعریف می کند |
| مشخصات چرخ | به ایجاد هندسه تماس کمک می کند |
| روش نصب | نحوه اتصال قطعه به دستگاه را نشان می دهد |
| جهت بارگذاری | به درک انتقال نیرو کمک می کند |
| الگوی حرکت | نحوه عملکرد غلتک را نشان می دهد |
| محیط مادی | از انتخاب مواد پشتیبانی می کند |
| فضای موجود | به جلوگیری از تداخل در هنگام نصب کمک می کند |
| نمونه موجود | هنگام ایجاد یک جایگزین مفید است |
| نقاشی یا عکس | درک مونتاژ را آسان تر می کند |
یک نمونه موجود می تواند به ویژه زمانی که دستگاه در حال تولید است مفید باشد.
حتی اگر قطعه اصلی فرسوده شده باشد، ترتیب نصب و نمایه تماس آن می تواند سرنخ های مفیدی را ارائه دهد.
آیا یک غلتک می تواند هم به عنوان چرخ راهنما و هم به عنوان غلتک مسیر کار کند؟
بله، بسته به طراحی دستگاه.
شرایط متقابلاً منحصر به فرد نیستند.
یک غلتک می تواند یک مجموعه متحرک را هدایت کند در حالی که بخشی از بار آن را نیز حمل می کند. در طرحی دیگر، یک چرخ ممکن است یک مسیر را دنبال کند و عمدتاً موقعیت‌یابی را فراهم کند.
این همپوشانی یکی از دلایلی است که اصطلاحات ممکن است هنگام خرید اجزا گیج کننده شوند.
برای تجهیزات سفارشی، اغلب بهتر است عملکرد را مستقیماً توصیف کنید.
به عنوان مثال:
غلتک یک ریل را دنبال می کند و کالسکه را پشتیبانی می کند.
یا:
"چرخ پانل را در راستای راهنمای جانبی نگه می دارد."
این نوع توصیف اطلاعات بسیار مفیدتری به تیم مهندسی می‌دهد تا صرفاً گفتن «من به یک چرخ راهنما نیاز دارم».
وقتی سفارشی سازی بخشی از راه حل می شود
هر ماشینی نمی تواند از یک چرخ استاندارد استفاده کند.
ممکن است مشکل از خود چرخ نباشد. ممکن است ترکیبی از چرخ، بلبرینگ، شفت، براکت، مسیر و فضای موجود باشد.
یک غلتک سفارشی ممکن است زمانی در نظر گرفته شود که تجهیزات:
- یک نمایه در حال اجرا غیر استاندارد
- یک شیار یا فلنج مخصوص
- فضای نصب محدود
- یک آرایش شفت خاص
- یک موقعیت یاتاقان خاص
- یک نیاز مواد خاص
- ترکیبی از عملکردهای هدایت و پشتیبانی بار
سفارشی سازی لزوماً به معنای طراحی مجدد کل مکانیسم نیست.
گاهی اوقات تغییر به مشخصات چرخ محدود می شود. در پروژه دیگری، آرایش یاتاقان یا اتصال نصب ممکن است نیاز به تغییر داشته باشد.
نقطه شروع همیشه باید ماشین باشد.
روشی بهتر برای مقایسه این دو
اگر چرخ‌های راهنما و غلتک‌های مسیر را برای یک پروژه جدید مقایسه می‌کنید، سعی کنید آنها را از نظر عملکرد به جای دسته‌بندی توصیف کنید.
| سوال | چه چیزی را پیدا کنید |
|---|---|
| چه حرکت هایی؟ | پانل، کالسکه، تسمه، کابل، مواد یا مجموعه دیگری |
| چه چیزی ثابت می ماند؟ | ریل، قاب، نمایه، راهنما یا مسیر |
| تماس کجا اتفاق می افتد؟ | سطوح بالا، پایین، جانبی، شیار یا چند سطح |
| چرخ چه چیزی را کنترل می کند؟ | جهت، تراز، بار، یا ترکیبی |
| چگونه نصب می شود؟ | شفت، گل میخ، براکت، محفظه یا ساختار یکپارچه |
| در حین حرکت چه اتفاقی می افتد؟ | سفر مستقیم، معکوس کردن، منحنی ها، لرزش یا تغییر بار |
هنگامی که این پاسخ ها روشن شد، تفاوت بین چرخ راهنما و غلتک مسیر بسیار آسان تر می شود.
سوالات متداول
آیا چرخ‌های راهنما و غلتک‌های مسیر یکسان هستند؟
نه همیشه. هر دو اجزای نورد هستند، اما عملکرد آنها می تواند متفاوت باشد. یک چرخ راهنما ممکن است به طور عمده تراز را کنترل کند، در حالی که یک غلتک مسیر اغلب یک مسیر تعریف شده را دنبال می کند و ممکن است بخشی از بار کاری را نیز منتقل کند.
آیا یک چرخ راهنما می تواند بار را حمل کند؟
بله. یک چرخ راهنما بسته به طراحی دستگاه می تواند مقداری بار را حمل کند. با این حال، عملکرد بار واقعی آن باید از مکانیسم کامل تأیید شود نه اینکه از نام فرض شود.
آیا شکل مسیر بر انتخاب غلتک تأثیر می گذارد؟
بله. مسیر نحوه تماس چرخ با دستگاه را تعیین می کند. سطوح در حال اجرا مسطح، شیاردار، منحنی، فلنج دار و محصور می توانند به پروفیل های چرخ و ترتیبات نصب متفاوتی نیاز داشته باشند.
چرا بلبرینگ مهم است؟
یاتاقان از چرخش چرخ در اطراف نقطه نصب آن پشتیبانی می کند. تناسب، موقعیت و رابطه آن با شفت و چرخ می تواند بر نحوه عملکرد مجموعه کامل تأثیر بگذارد.
آیا می توان از یک چرخ راهنمای سفارشی به عنوان غلتک مسیر نیز استفاده کرد؟
بسته به طراحی و شرایط کاری آن می تواند. اگر قطعه نیاز به هدایت حرکت در حین حمل یا انتقال بار از طریق یک مسیر داشته باشد، این عملکردها باید با هم در طول توسعه در نظر گرفته شوند.
تفاوت بین چرخ راهنما و غلتک مسیر همیشه از بیرون مشخص نیست. هر دو می توانند از بدنه چرخ، بلبرینگ، شفت و مواد مشابه استفاده کنند.
تمایز واضح تر از کاری که هر جزء انجام می دهد ناشی می شود.
چرخ راهنما به طور کلی به کنترل و هم تراز نگه داشتن حرکت مربوط می شود. یک غلتک مسیر معمولاً در اطراف یک مسیر دویدن تعریف شده طراحی می شود و همچنین ممکن است بار را از طریق آن مسیر پشتیبانی یا منتقل کند.
اما ماشین های واقعی همیشه آنقدر مرتب نیستند. یک غلتک می تواند چندین عملکرد را همزمان انجام دهد.
برای طراحان تجهیزات و تیم های خرید، رویکرد عملی توصیف وضعیت کامل کار است. به مسیر، سطح تماس، جهت حرکت، بار، ساختار نصب، آرایش بلبرینگ، فضای موجود و محیط عملیاتی نگاه کنید.
هنگامی که این جزئیات درک شوند، نام محصول از اهمیت کمتری برخوردار می شود. سپس می‌توان غلتک را حول آنچه ماشین واقعاً باید انجام دهد طراحی کرد.
