یک گاری تاشو در فضای باز ممکن است وقتی به عنوان یک محصول نهایی در نظر گرفته شود ساده به نظر برسد. با این حال، در زیر آن ظاهر ساده، چندین قسمت متحرک باید با هم کار کنند. قاب باز و بسته می‌شود، بخش‌های خاصی نسبت به یکدیگر حرکت می‌کنند و برخی از اجزا باید در حالی که در موقعیت مناسب قرار می‌گیرند بچرخند.
غلتک ها می توانند نقش مهمی در این مکانیسم ها داشته باشند. بسته به طراحی، آنها ممکن است حرکت را پشتیبانی کنند، یک بخش متحرک را هدایت کنند، یا با یک یاتاقان و شفت به عنوان بخشی از یک مجموعه چرخان فشرده کار کنند.
این امر باعث می شود که طراحی غلتک به جای اینکه صرفاً یک مسئله انتخاب چرخ باشد، یک ملاحظات مکانیکی باشد. قاب اطراف، چیدمان بلبرینگ، روش نصب، سطح تماس و مسیر تاشو همگی ارتباط مستقیمی با نحوه کار غلتک دارند.
برای سازندگانی که تجهیزات تاشو در فضای باز توسعه می دهند، درک این رابطه می تواند توسعه قطعات را آسان تر کند و به جلوگیری از مشکلات در هنگام مونتاژ و آزمایش کمک کند.
غلتک ها در مکانیسم های تاشو کجا استفاده می شوند؟
موقعیت دقیق یک غلتک به ساختار محصول بستگی دارد.

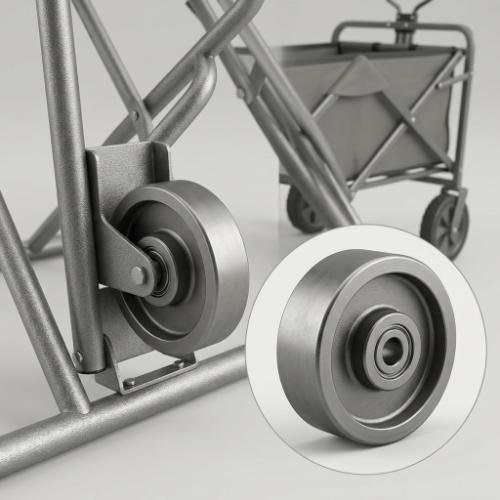

در یک چرخ دستی در فضای باز تاشو، یک غلتک ممکن است در یک نقطه تکیه گاه متحرک، ساختار راهنما یا مجموعه چرخان گنجانده شود. می توان آن را به یک شفت و یاتاقان متصل کرد، داخل یک براکت نصب کرد، یا در مقابل اجزای دیگری قرار داد که نیاز به حرکت کنترل شده دارد.
یک مونتاژ غلتکی اصلی ممکن است شامل موارد زیر باشد:
- بدنه غلتکی
- بلبرینگ
- شفت یا محور
- براکت نصب
- قاب متحرک
- سطح تماس یا راهنما
هر بخش عملکرد خاص خود را دارد، اما قطعات باید با هم کار کنند.
به عنوان مثال، بدنه غلتکی نحوه تماس آن با سطح جفت گیری را تعیین می کند. بلبرینگ از چرخش پشتیبانی می کند. شفت قطعه چرخان را در موقعیت خود نگه می دارد، در حالی که براکت مجموعه را به مکانیزم بزرگتر متصل می کند.
تغییر یک قسمت می تواند روی بقیه تأثیر بگذارد.
به همین دلیل است که نباید غلتک را فقط با نگاه کردن به شکل بیرونی آن ارزیابی کرد.
غلتک در داخل مکانیزم چه کاری انجام می دهد؟
برای هر غلتکی نقش واحدی وجود ندارد.
عملکرد آن بستگی به محل نصب آن و نوع حرکت مکانیزم دارد.
جنبش حمایتی
یک غلتک می تواند تماس غلتشی را بین دو قسمتی که نیاز به حرکت نسبت به یکدیگر دارند فراهم کند.
در مقایسه با کنتاکت لغزشی مستقیم، کنتاکت غلتشی می تواند نحوه برخورد مقاومت در داخل مجموعه را تغییر دهد. این می تواند زمانی مفید باشد که یک حرکت به طور منظم تکرار شود.
هدایت بخش متحرک
یک غلتک همچنین می تواند به نگه داشتن یک جزء متحرک در مسیر مورد نظر کمک کند.
این نوع چیدمان را می توان در جایی یافت که یک بخش قاب، قسمت نگهدارنده یا سایر عناصر ساختاری باید حرکت کند در حالی که با سطح راهنما در یک راستا باقی می مانند.
حفظ تماس کنترل شده
در برخی مکانیسم ها، غلتک دو جزء را در تماس کنترل شده نگه می دارد زیرا ساختار تغییر موقعیت می دهد.
سپس شکل غلتک و موقعیت نصب آن اهمیت پیدا می کند. اگر هر کدام نامناسب باشد، تماس ممکن است در حین حرکت ناهموار شود.
کار به عنوان بخشی از یک مجمع چرخشی
هنگامی که با یک یاتاقان و شفت ترکیب می شود، یک غلتک بخشی از یک مجموعه کامل چرخان می شود.
غلتک بیرونی قابل مشاهده است، اما آرایش داخلی یاتاقان به همان اندازه برای نحوه عملکرد قطعه مهم است.
چرا بلبرینگ مهم است؟
یک غلتک و یاتاقان اغلب نزدیک به هم متصل می شوند.
غلتک ساختار چرخان بیرونی را فراهم می کند، در حالی که بلبرینگ امکان چرخش کنترل شده در اطراف شفت یا محور را فراهم می کند. تناسب بین این قطعات باید با فضای نصب موجود و حرکت مکانیسم مطابقت داشته باشد.
ممکن است چندین عامل نیاز به بررسی داشته باشد:
- بلبرینگ position
- چیدمان شفت
- فضای موجود
- ساختار غلتکی
- روش نصب
- حرکت مورد انتظار
- محیط عملیاتی
این امر به ویژه در مکانیزم های جمع و جور تاشو مهم است.
ممکن است فضای کمی در اطراف مجموعه غلتک وجود داشته باشد، بنابراین نمی توان یاتاقان را به سادگی پس از طراحی هر چیز دیگری انتخاب کرد.
یک رویکرد عملی تر این است که غلتک و بلبرینگ را در مراحل اولیه توسعه در نظر بگیرید.
چگونه نمایه غلتکی بر حرکت تأثیر می گذارد؟
شکل بیرونی یک غلتک نحوه تعامل آن با سطح اطراف خود را تعیین می کند.
یک غلتک با سطح تماس نسبتاً مسطح رفتار متفاوتی با غلتکی طراحی شده با شیار، لبه یا سایر مشخصات شکل دارد.
نمایه ممکن است بر:
- موقعیت تماس
- راهنمایی
- ثبات
- جهت حرکت
- تعامل سطحی
- ترخیص کالا از گمرک در دسترس
برای مکانیزم تاشو، پروفیل صحیح بستگی به این دارد که غلتک واقعاً چه کاری انجام می دهد.
اگر از یک بخش متحرک پشتیبانی می کند، سطح تماس آن باید با آن حرکت مطابقت داشته باشد. اگر از یک راهنما پیروی می کند، ممکن است نمایه نیاز به کار با ساختار راهنما داشته باشد.
به همین دلیل است که به سادگی جایگزین کردن یک غلتک با غلتک دیگری که شبیه به نظر می رسد گاهی اوقات می تواند مشکلات غیر منتظره ای ایجاد کند.
وقتی قاب تا می شود چه اتفاقی برای غلتک می افتد؟
عمل تا شدن بخش مهمی از طراحی است.
وقتی گاری باز است، غلتک ممکن است فضای زیادی در اطراف آن داشته باشد. همانطور که قاب شروع به تا شدن می کند، موقعیت غلتک نسبت به اجزای مجاور تغییر می کند.
ممکن است به این موارد نزدیک تر شود:
- لوله های قاب
- لولا
- براکت ها
- شفت ها
- بازوهای پشتیبانی
- سایر اجزای متحرک
بنابراین غلتک در طول حرکت کامل به فاصله کافی نیاز دارد.
بررسی فقط موقعیت باز کافی نیست.
قطعه ای که در حین کار عادی به درستی جا می گیرد، ممکن است وقتی قاب تا حدی تا شده است، قسمت دیگری را لمس کند. در برخی موارد، حتی مقدار کمی تداخل می تواند بر روی عمل تا شدن تاثیر بگذارد.
به همین دلیل، غلتک باید در حالی که مکانیسم در مسیر کامل عملکرد خود حرکت می کند، بررسی شود.
آیا محیط بیرون مهم است؟
بله، به خصوص زمانی که غلتک در معرض محیط اطراف قرار می گیرد.
تجهیزات فضای باز ممکن است با گرد و غبار، خاک، رطوبت، چمن، ذرات سست و تغییر شرایط آب و هوایی مواجه شوند. سطح واقعی نوردهی به نحوه و مکان استفاده از گاری بستگی دارد.
بنابراین ممکن است نیاز باشد که مجموعه غلتک در رابطه با موارد زیر در نظر گرفته شود:
- رطوبت
- گرد و غبار و خاک
- آلودگی سطحی
- تمیز کردن
- شرایط نگهداری
- فرکانس حرکت
غلتکی که در یک محیط نسبتاً تمیز استفاده می شود ممکن است نیازهای متفاوتی نسبت به غلتکی که به طور منظم در معرض مسیرهای باغ یا سایر سطوح بیرونی قرار می گیرد داشته باشد.
همین امر در مورد چیدمان بلبرینگ نیز صدق می کند.
هنگامی که غلتک و بلبرینگ به عنوان یک مجموعه کامل در نظر گرفته می شوند، شرایط محیطی را می توان زودتر در فرآیند طراحی در نظر گرفت.
چگونه روش نصب بر غلتک تأثیر می گذارد؟
یک غلتک به یک اتصال پایدار با ساختار اطراف نیاز دارد.
روش نصب تعیین می کند که غلتک کجا می نشیند، چگونه می چرخد و نیروها چگونه به قاب منتقل می شوند.
یک براکت باریک ممکن است فضای موجود را محدود کند. یک موقعیت شفت خاص ممکن است به آرایش یاتاقان خاصی نیاز داشته باشد. اتصال تاشو همچنین ممکن است نحوه نصب غلتک را محدود کند.
این بدان معنی است که سازندگان باید قبل از تصمیم گیری در مورد یک قطعه استاندارد، ساختار نصب را بررسی کنند.
اطلاعات مفید ممکن است شامل موارد زیر باشد:
- محل نصب
- ساختار براکت
- موقعیت شفت
- ترخیص کالا از گمرک در دسترس
- سطح تماس
- جهت حرکت
- مسیر تاشو
این جزئیات می تواند به تعیین اینکه آیا غلتک موجود با مکانیسم مطابقت دارد یا اینکه یک طرح اصلاح شده باید در نظر گرفته شود کمک کند.
چرا باید غلتک و قاب با هم توسعه داده شوند؟
وسوسه انگیز است که ابتدا یک غلتک را انتخاب کنید و سپس روی ساختار اطراف آن کار کنید.
هنگامی که مکانیسم فشرده باشد، این رویکرد می تواند دشوار شود.
تغییر در قاب ممکن است فضای موجود غلتک را تغییر دهد. حرکت براکت ممکن است بر موقعیت شفت تأثیر بگذارد. تغییر زاویه تا شدن ممکن است غلتک را به جزء دیگر نزدیک کند.
این رابطه در هر دو جهت کار می کند.
یک غلتک می تواند بر طراحی قاب تأثیر بگذارد، در حالی که قاب می تواند محدودیت هایی را برای غلتک ایجاد کند.
برای توسعه OEM، اغلب در نظر گرفتن این مؤلفه ها با هم از ابتدا عملی تر است.
این امر به ویژه زمانی مفید است که محصول دارای ساختار تاشو غیرمعمول یا فضای نصب محدود باشد.
چه زمانی یک غلتک سفارشی ارزش در نظر گرفتن دارد؟
یک غلتک استاندارد ممکن است زمانی مناسب باشد که نمایه، آرایش بلبرینگ و ساختار نصب آن از قبل با کاربرد مطابقت داشته باشد.
اما برخی مکانیسم ها این انعطاف پذیری را ارائه نمی دهند.
زمانی که سازنده نیاز به کار دارد، ممکن است یک غلتک سفارشی در نظر گرفته شود:
- فضای نصب محدود
- یک ساختار نصب غیر معمول
- یک آرایش شفت خاص
- یک نمایه تماس خاص
- الزامات بلبرینگ موجود
- فاصله تاشو
- ساختار راهنمای غیر استاندارد
سفارشی سازی همیشه به معنای طراحی مجدد کل جزء نیست.
بسته به کاربرد، توسعه ممکن است بر روی بدنه غلتکی، قسمت نصب، آرایش بلبرینگ یا قسمت دیگری از مجموعه متمرکز شود.
نکته مهم این است که قطعه حول نیاز مکانیکی واقعی توسعه یافته است.
چه اطلاعاتی باید برای توسعه سفارشی ارائه شود؟
توضیح واضح برنامه می تواند ارتباط را بسیار آسان تر کند.
تولید کنندگان می توانند ارائه دهند:
نقشه های محصول
نقشه ها به نشان دادن منطقه نصب موجود و رابطه بین غلتک و اجزای اطراف کمک می کنند.
نمونه های موجود
اگر یک غلتک در حال حاضر استفاده می شود، ارسال نمونه می تواند درک ساختار و روش نصب آن را آسان تر کند.
عکس ها
عکس ها of the complete mechanism can show details that may not be obvious from a basic drawing.
اطلاعات حرکت
تامین کننده باید بفهمد که غلتک در حین کار عادی و تا شدن چگونه حرکت می کند.
الزامات بلبرینگ
اگر ترتیب یاتاقان خاصی از قبل وجود داشته باشد، این باید در بحث گنجانده شود.
شرایط محیطی
اطلاعات مربوط به قرار گرفتن در معرض فضای باز، گرد و غبار، رطوبت و شرایط عمومی کار نیز می تواند به راهنمایی طراحی قطعه کمک کند.
هرچه اطلاعات کامل تر باشد، در طول توسعه به حدس و گمان کمتری نیاز است.
چرا تست نمونه مهم است؟
یک غلتک ممکن است در یک نقشه مناسب به نظر برسد اما پس از نصب متفاوت رفتار کند.
مونتاژ واقعی عواملی را معرفی می کند که قضاوت از روی جزء به تنهایی دشوار است.
غلتک با:
- بلبرینگ
- شفت
- براکت
- قاب
- سطح راهنما
- سایر قطعات متحرک
مکانیسم تاشو متغیر دیگری را اضافه می کند زیرا موقعیت نسبی این قطعات در حین کار تغییر می کند.
آزمایش نمونه می تواند به شناسایی مسائلی مانند موارد زیر کمک کند:
- ترخیص ناکافی
- تماس غیرمنتظره
- تراز ضعیف
- حرکت ناهموار
- مقاومت بیش از حد
- نصب ناسازگار
آزمایش مونتاژ واقعی به تولیدکنندگان این فرصت را می دهد تا قبل از حرکت به سمت تولید بزرگتر، تنظیمات را انجام دهند.
چه چیزی در طول آزمایش باید بررسی شود؟
آزمایش باید فراتر از بررسی چرخش غلتک باشد.
بررسی عملی می تواند شامل چندین مرحله باشد.
موقعیت عادی را بررسی کنید
وقتی گاری باز است، مطمئن شوید که غلتک به درستی نشسته و تراز شده است.
حرکت تاشو را بررسی کنید
قاب را در مسیر تاشو کامل آن حرکت دهید و مراقب تداخل باشید.
منطقه نصب را بررسی کنید
به دنبال حرکت بین غلتک، شفت، یاتاقان و براکت باشید.
سطوح مختلف را بررسی کنید
اگر محصول برای استفاده در فضای باز در نظر گرفته شده است، آزمایش بر روی سطوح معرف می تواند اطلاعات مفیدتری نسبت به آزمایش فقط در کف کارگاه صاف ارائه دهد.
حرکت تکراری را بررسی کنید
باز کردن، بسته شدن و حرکت مکرر می تواند مسائلی را که ممکن است در طول یک آزمایش اولیه کوتاه ظاهر نشوند آشکار کند.
هدف از آزمایش فقط تأیید کارکرد غلتک نیست. این برای تأیید این است که مونتاژ کامل همانطور که در نظر گرفته شده است کار می کند.
آیا می توان یک غلتک را در اطراف یک بلبرینگ موجود سفارشی کرد؟
در برخی از کاربردها، چیدمان بلبرینگ موجود ممکن است قبلاً توسط طراحی محصول تعیین شده باشد.
که می تواند الزامات خاصی را بر روی بدنه غلتکی ایجاد کند.
به جای تغییر کل مجموعه، غلتک به طور بالقوه می تواند در اطراف ساختار یاتاقان و نصب موجود، بسته به نیازهای مکانیکی، توسعه یابد.
این نوع رویکرد زمانی می‌تواند مفید باشد که یک سازنده قبلاً یک قاب یا طراحی شفت ثابت داشته باشد اما به غلتکی با مشخصات خارجی یا ترتیب نصب متفاوت نیاز دارد.
امکان سنجی به ساختار واقعی بستگی دارد، بنابراین نقشه ها یا نمونه ها در بحث اولیه مفید هستند.
چه چیزی توسعه غلتک غیر استاندارد را متفاوت می کند؟
یک جزء استاندارد به طور کلی در مورد برنامه های کاربردی رایج طراحی شده است.
یک جزء غیر استاندارد از الزامات یک مکانیسم خاص شروع می شود.
این ممکن است شامل ارتباطات بیشتری در طول توسعه باشد زیرا سازنده باید درک کند:
- نحوه نصب کامپوننت
- آنچه با آن تماس می گیرد
- چگونه حرکت می کند
- چه فضایی در دسترس است
- چیدمان بلبرینگ مورد نیاز است
- چه شرایط محیطی دخیل است
فرآیند توسعه ممکن است شامل بررسی نقشه، تولید نمونه، آزمایش و تنظیمات قبل از تأیید مؤلفه نهایی باشد.
برای سازندگانی که ساختار تاشوی غیرمعمولی دارند، این می‌تواند انعطاف‌پذیری بیشتری نسبت به تلاش برای تطبیق کل محصول با یک جزء موجود فراهم کند.
چگونه سازندگان می توانند توسعه غلتک را ساده کنند؟
چند مرحله ساده می تواند این فرآیند را کارآمدتر کند.
با مکانیسم شروع کنید.
با این سوال شروع نکنید که کدام غلتک در دسترس است. ابتدا مشخص کنید که غلتک باید چه کاری انجام دهد.
سپس منطقه نصب، مسیر حرکت، آرایش بلبرینگ و شرایط محیطی را بررسی کنید.
پس از آن، تعیین کنید که آیا یک جزء استاندارد مناسب است یا خیر.
اگر اینطور نیست، اطلاعاتی که قبلاً جمع آوری شده است می تواند به عنوان پایه ای برای طراحی سفارشی استفاده شود.
یک توالی توسعه عملی عبارت است از:
- عملکرد غلتک را تعریف کنید.
- مکانیسم کامل را مرور کنید.
- منطقه نصب را بررسی کنید.
- آرایش یاتاقان و شفت را شناسایی کنید.
- حرکت تاشو را مرور کنید.
- محیط کار را در نظر بگیرید.
- یک جزء استاندارد را ارزیابی کنید.
- در صورت نیاز یک طرح سفارشی ایجاد کنید.
- مجموعه کامل را تست کنید.
- ساختار نهایی را قبل از تولید تایید کنید.
این باعث می شود که فرآیند توسعه بر روی برنامه واقعی متمرکز شود.
کار با تولید کننده بلبرینگ و غلتک
برای سازندگانی که تجهیزات تاشو در فضای باز توسعه می دهند، توسعه قطعات می تواند فراتر از انتخاب یک قطعه موجود از یک کاتالوگ باشد.
شرکت Zhejiang Huaneng Micro Bearing Co., Ltd. (HUNE) در یاتاقان های مینیاتوری و متوسط، یاتاقان های غیر استاندارد، سیستم های قرقره و یاتاقان های سفارشی و قطعات مرتبط با غلتک برای کاربردهای مختلف مکانیکی تخصص دارد.
برای مکانیزم تاشو، بحث توسعه می تواند بر رابطه بین غلتک، یاتاقان، شفت، ساختار نصب و قاب اطراف متمرکز شود. نقشه‌ها، نمونه‌ها و اطلاعات کاربردی می‌توانند به تعیین آنچه که مؤلفه باید قبل از نهایی شدن طراحی به آن دست یابد، کمک کند.
این رویکرد به ویژه زمانی مرتبط است که مکانیسم فضای محدودی داشته باشد یا با آرایش اجزای معمولی مطابقت نداشته باشد.
چک لیست عملی برای مکانیسم های تاشو
قبل از تایید مونتاژ غلتک، سازندگان می توانند موارد زیر را بررسی کنند:
- عملکرد واقعی غلتک چیست؟
- با چه سطح یا جزء تماس می گیرد؟
- در حین کار چگونه حرکت می کند؟
- وقتی قاب تا می شود موقعیت آن چگونه تغییر می کند؟
- آیا فضای خالی کافی در طول حرکت وجود دارد؟
- آیا بلبرینگ با مجموعه مورد نظر مطابقت دارد؟
- آیا آرایش شفت مناسب است؟
- آیا ساختار نصب پشتیبانی کافی را فراهم می کند؟
- آیا غلتک با گرد و غبار یا رطوبت در فضای باز مواجه می شود؟
- آیا مجموعه کامل تست شده است؟
- آیا یک جزء سفارشی توسعه مکانیزم را آسان‌تر می‌کند؟
این سوالات به جای یک جزء مجزا، توجه را بر سیستم مکانیکی کامل نگه می‌دارد.
غلتک‌ها ممکن است در مقایسه با قاب یک چرخ دستی تاشو در فضای باز کوچک باشند، اما عملکرد آنها می‌تواند از نزدیک با حرکت کل مکانیسم مرتبط باشد.
پروفیل غلتکی نحوه تماس آن با سطح را تعیین می کند. بلبرینگ از چرخش پشتیبانی می کند. شفت و براکت مجموعه را در موقعیت خود نگه می دارند. قاب نحوه حرکت قطعه را کنترل می کند، به ویژه هنگامی که گاری تا شده است.
شرایط خارج از منزل توجه دیگری را اضافه می کند.
برای تولیدکنندگان، نقطه شروع مفید خود مکانیسم است. هنگامی که حرکت، ساختار نصب، چیدمان بلبرینگ، فاصله و محیط کار درک شود، تصمیم گیری در مورد مناسب بودن یک غلتک استاندارد یا اینکه آیا یک جزء سفارشی باید توسعه یابد بسیار آسان تر می شود.
در کاربردهایی که فضا محدود است یا ساختار تاشو غیرعادی است، کار با سازنده‌ای که می‌تواند اجزای غلتکی و بلبرینگ را در اطراف مکانیزم واقعی توسعه دهد، می‌تواند فرآیند طراحی را انعطاف‌پذیرتر و آزمایش را آسان‌تر کند.
