انواع قرقره بلبرینگ: راهنمای مقایسه و انتخاب کامل

قرقره های بلبرینگ با اطمینان از انتقال صاف نیرو، کنترل دقیق حرکت و حمل بار قابل اعتماد، نقش مهمی در سیستم های مکانیکی مدرن ایفا می کنند. بر خلاف قرقره‌های سنتی که صرفاً به طراحی شیار متکی هستند، قرقره‌های بلبرینگ یک یاتاقان غلتشی را در هسته یکپارچه می‌کنند. این ترکیب به طور قابل توجهی اصطکاک را کاهش می دهد، راندمان چرخشی را بهبود می بخشد و طول عمر کل سیستم را افزایش می دهد.

در سیستم‌های نوار نقاله، قرقره‌های بلبرینگ سایش تسمه‌ها را به حداقل می‌رسانند و در عین حال تراز دقیق را حفظ می‌کنند، که باعث کاهش زمان خرابی و مصرف انرژی می‌شود. در ماشین‌های CNC و تجهیزات اتوماسیون، آن‌ها با ارائه هدایت خطی یا چرخشی پایدار، دقت را افزایش می‌دهند و امکان عملکرد ثابت را حتی در سرعت بالا یا عملکرد مداوم فراهم می‌کنند. در صنایع سنگین مانند معدن، کشاورزی و ساخت‌وساز، قرقره‌های بلبرینگ توزیع بار را بهبود می‌بخشند و اطمینان می‌دهند که ماشین‌آلات می‌توانند تحت شرایط سخت و بدون خرابی زودرس کار کنند.

اهمیت قرقره های بلبرینگ فراتر از عملکرد فنی است. آنها همچنین بر کارایی هزینه و ایمنی تأثیر می گذارند. با کاهش اصطکاک و مقاومت مکانیکی، مصرف برق و تولید گرما را کاهش می‌دهند که منجر به کاهش هزینه‌های عملیاتی می‌شود. در عین حال، عملکرد نرم‌تر سطح ارتعاش و نویز را کاهش می‌دهد، که نه تنها از تجهیزات محافظت می‌کند، بلکه محیط کار امن‌تر و راحت‌تری را ایجاد می‌کند.

از آنجایی که صنایع به طور فزاینده ای به راه حل های با کارایی بالا و تعمیر و نگهداری کم نیاز دارند، قرقره های بلبرینگ به یک جزء اساسی در طراحی مکانیکی تبدیل شده اند. آنها نشان دهنده تعادل بین دقت مهندسی، دوام و بهره وری انرژی هستند - کیفیت هایی که در چشم انداز صنعتی رقابتی امروز ضروری هستند.

قرقره بلبرینگ چیست؟

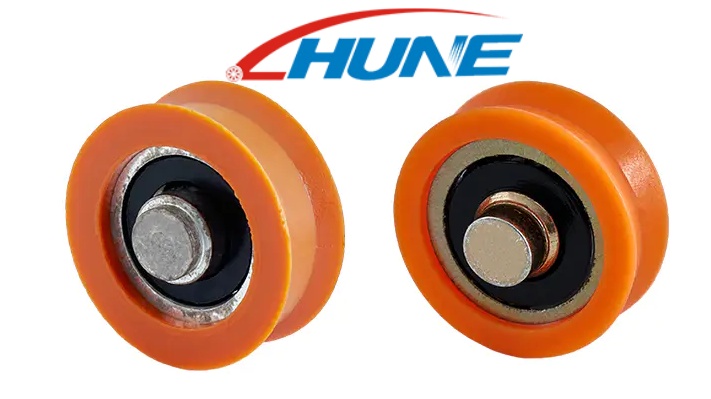

قرقره بلبرینگ یک قرقره تخصصی مجهز به یاتاقان غلتشی داخلی است که به چرخ قرقره اجازه می دهد تا با حداقل اصطکاک حول محور خود بچرخد. از نظر ساختاری از سه بخش اصلی تشکیل شده است:

شیار قرقره - مسیر یا کانال (V شکل، U شکل، صاف یا گرد) که کمربند، طناب یا کابل را هدایت می کند.
هسته بلبرینگ - معمولاً یک بلبرینگ شیار عمیق، یاتاقان سوزنی یا غلتکی که چرخش صاف و با مقاومت کم را امکان پذیر می کند.
مواد قرقره – معمولاً از فولاد ضد زنگ، آلومینیوم یا پلاستیک های مهندسی که بر اساس نیازهای بار، شرایط محیطی و ملاحظات هزینه انتخاب می شوند.

انواع مختلف قرقره های بلبرینگ چیست؟

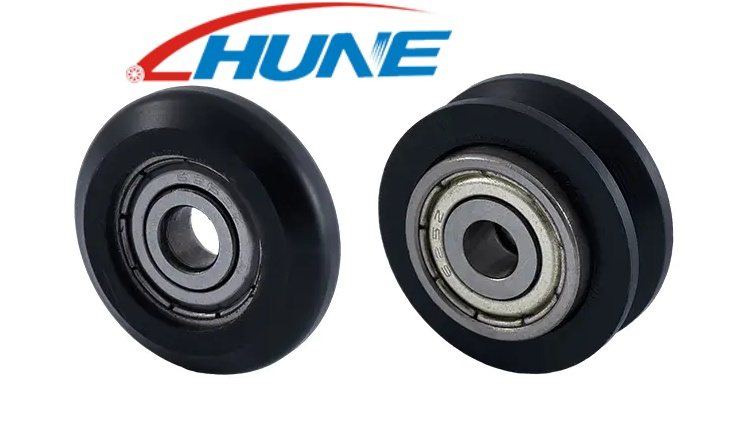

1. قرقره بلبرینگ V شکل
را قرقره بلبرینگ V شکل دارای یک شیار با اضلاع زاویه دار، معمولا بین 60 تا 90 درجه، که تضمین می کند تسمه ها یا کابل ها به طور ایمن در جای خود باقی می مانند. این طراحی تراز را بهبود می بخشد، لغزش را کاهش می دهد و بار را به طور یکنواخت در سطح قرقره توزیع می کند. قرقره های V شکل به طور گسترده در نوار نقاله ها، ماشین های CNC، آسانسورها و تجهیزات تناسب اندام استفاده می شود که در آن هدایت دقیق تسمه حیاتی است.

2. قرقره بلبرینگ U شکل
را قرقره U شکل دارای یک شیار گرد است که برای طناب ها، کابل ها یا تسمه های مقطع گرد به آرامی پشتیبانی می کند. طراحی آن سایش و اصطکاک را به حداقل می‌رساند و هدایت نرم‌تری نسبت به شیارهای تیزتر ارائه می‌دهد. قرقره های U شکل برای سیستم های طناب سیم، درهای کشویی، مسیرهای پرده و سایر کاربردهایی که نیاز به جابجایی پایدار و در عین حال انعطاف پذیر دارند، ایده آل هستند.

3. قرقره بلبرینگ تخت
قرقره های مسطح از یک سطح صاف و بدون شیار تشکیل شده اند که ساخت آنها را همه کاره و ساده می کند. آنها برای کمربندها یا نوارهای تخت مناسب هستند اما در مقایسه با طرح های V یا U شکل، چسبندگی کمتری دارند. قرقره‌های تخت معمولاً در نوار نقاله‌های سبک، ماشین‌آلات نساجی و وسایل کوچکی که به دقت بالا یا بارهای سنگین نیاز ندارند استفاده می‌شوند.

4. قرقره بلبرینگ گرد
را round bearing pulley features a circular groove that closely matches the diameter of round belts or cords. This ensures consistent engagement and smooth operation, particularly in light- to medium-load applications. These pulleys are often employed in compact conveyors, office equipment, and automation systems where space is limited and smooth motion is essential.

5. قرقره های بلبرینگ سفارشی و ویژه
برای کاربردهایی با الزامات منحصر به فرد، قرقره های بلبرینگ سفارشی برای برآوردن بار، سرعت یا شرایط محیطی خاص طراحی شده اند. سازندگان راه‌حل‌های OEM/ODM را ارائه می‌کنند که امکان تغییرات در هندسه شیار، نوع بلبرینگ و انتخاب مواد را فراهم می‌کند. قرقره های بلبرینگ ویژه در رباتیک پرسرعت، تجهیزات پزشکی دقیق، ماشین های صنعتی سنگین و محیط های بیرونی یا سخت رایج هستند. نوآوری‌ها شامل کامپوزیت‌های سبک، یاتاقان‌های مهر و موم شده یا محافظ، طرح‌های عملیاتی بی‌صدا و مواد سازگار با محیط زیست برای افزایش عملکرد، دوام و پایداری است.

انواع قرقره بلبرینگ چگونه با هم مقایسه می شوند؟

قرقره بلبرینگ V شکل

ویژگی های طراحی
قرقره های بلبرینگ V شکل دارای یک شیار زاویه دار هستند که معمولاً بین 60 تا 90 درجه است که برای محکم نگه داشتن تسمه ها در جای خود طراحی شده است. هندسه تماس قوی با تسمه را تضمین می کند، حرکت جانبی و لغزش را کاهش می دهد.

مزایا

تراز و چسبندگی عالی تسمه
راندمان بالا در انتقال نیرو
کاهش سایش کمربندها به دلیل درگیری پایدار
مناسب برای برنامه های پر سرعت و بار بالا

محدودیت ها و کاربردها

در صورت عدم تراز، ممکن است فشار جانبی بر روی تسمه وارد کند
برای طناب های بسیار ضخیم یا انعطاف پذیر ایده آل نیست
معمولا در سیستم های نوار نقاله، ماشین آلات CNC، آسانسورها و تجهیزات تناسب اندام استفاده می شود

قرقره بلبرینگ U شکل

ویژگی های طراحی
را U-shaped pulley features a rounded groove that accommodates ropes, wires, or round-section belts. The smoother contour minimizes friction and prevents excessive wear on flexible materials.

مزایا

هدایت پایدار برای کابل ها و طناب ها
کاهش اصطکاک و تغییر شکل
عملکرد بی صدا مناسب برای کاربردهای حساس

محدودیت ها و کاربردها

کمتر مناسب برای تسمه های مسطح یا عملکرد با سرعت بسیار بالا
به طور گسترده در سیستم های بلند کردن طناب سیمی، درهای کشویی، مسیرهای پرده، و نوار نقاله های کوچک استفاده می شود.

قرقره بلبرینگ تخت

ویژگی های طراحی
قرقره های تخت از یک سطح صاف و بدون شیار تشکیل شده است که راه حلی ساده و همه کاره برای تسمه ها و نوارهای تخت ارائه می دهد.

مزایا

بسیار همه کاره و سازگار با انواع کمربند
ساخت و نگهداری آسان
سبک و مقرون به صرفه

محدودیت ها و کاربردها

چسبندگی محدود، خطر لغزش بیشتر
برای سیستم‌های با گشتاور بالا یا موتور دقیق ایده‌آل نیست
رایج در نوار نقاله های سبک، ماشین آلات نساجی، و لوازم خانگی

قرقره بلبرینگ گرد

ویژگی های طراحی
قرقره های گرد دارای یک شیار دایره ای هستند که به قطر تسمه یا طناب های گرد تنظیم شده است. این درگیری ثابت و چرخش صاف و کم مقاومت را تضمین می کند.

مزایا

عملکرد صاف برای بارهای سبک تا متوسط
طراحی فشرده مناسب برای کاربردهای با فضای محدود
کاهش سایش کمربندهای گرد

محدودیت ها و کاربردها

برای کمربندهای تخت یا عملیات سنگین ایده آل نیست
معمولاً در تجهیزات اداری، نوار نقاله های فشرده و سیستم های اتوماسیون استفاده می شود

قرقره های بلبرینگ سفارشی و ویژه

ویژگی های طراحی
قرقره های بلبرینگ سفارشی برای برآوردن نیازهای عملیاتی خاص از جمله بار، سرعت، محیط یا نوع تسمه طراحی شده اند. خدمات OEM/ODM به تولیدکنندگان این امکان را می دهد که راه حل های سفارشی ارائه دهند.

مزایا

برای نیازهای صنعتی خاص بهینه شده است
می تواند بلبرینگ های مهر و موم شده یا محافظ را برای محیط های خشن یکپارچه کند
گزینه هایی برای مواد سبک وزن، بی صدا یا سازگار با محیط زیست

کاربردها و نوآوری ها

رباتیک پرسرعت، تجهیزات پزشکی دقیق، ماشین آلات صنعتی سنگین
محیط های بیرونی یا گرد و غباری با پوشش های محافظ تخصصی
طرح های پایدار با استفاده از مواد قابل بازیافت یا کامپوزیت

فاکتورهای کلیدی که باید هنگام انتخاب قرقره بلبرینگ در نظر گرفت

ظرفیت بار
را bearing pulley must support the expected load without deformation or failure. Choosing a pulley with insufficient load capacity can lead to premature wear, belt slippage, or mechanical failure. Consider both static and dynamic loads, as well as peak load conditions in your system.

سرعت عملیات
کاربردهای با سرعت بالا به قرقره هایی نیاز دارند که پایداری را حفظ کنند و در عین حال تولید گرما و اصطکاک را به حداقل برسانند. طراحی قرقره، هندسه شیار و نوع بلبرینگ همگی بر حداکثر سرعت عملیاتی تأثیر می گذارند. انتخاب قرقره ای که برای سرعت سیستم شما تعیین شده است، عملکرد روان و ایمن را تضمین می کند.

کنترل نویز و لرزش
سر و صدا و لرزش بیش از حد می تواند نشان دهنده ناهماهنگی یا ناکارآمدی انتقال نیرو باشد. قرقره های بلبرینگ با شیارهای مهندسی شده دقیق و یاتاقان های باکیفیت، نویز و ارتعاشات عملیاتی را کاهش می دهند و محیط کار ایمن تر و راحت تری ایجاد می کنند. این امر به ویژه برای ماشین آلات داخلی، لوازم خانگی و تجهیزات دقیق مهم است.

دوام و طول عمر
کیفیت مواد، نوع بلبرینگ و ساخت و ساز همگی بر عمر مفید قرقره تأثیر می گذارند. فولاد ضد زنگ، آلیاژهای آلومینیوم و پلاستیک های تقویت شده معمولا برای افزایش دوام استفاده می شود. بلبرینگ های مهر و موم شده یا محافظ نیز می توانند با جلوگیری از آلودگی ناشی از گرد و غبار، رطوبت یا زباله، طول عمر خود را افزایش دهند.

شرایط محیطی (گرد و غبار، آب، دما)
را operating environment plays a significant role in pulley selection. For dusty or wet conditions, sealed bearings and corrosion-resistant materials are essential. For high-temperature environments, heat-resistant materials and lubricants ensure stable performance without degradation.

تعادل هزینه در مقابل عملکرد
در حالی که قرقره های با کارایی بالا اغلب قیمت بالایی دارند، انتخاب قرقره ای که هزینه و عملکرد را متعادل می کند ضروری است. تعیین بیش از حد ممکن است هزینه ها را به طور غیر ضروری افزایش دهد، در حالی که زیر مشخصات، تعمیر و نگهداری مکرر و از کار افتادن عملیات را به خطر می اندازد. هنگام تصمیم گیری، هزینه کل مالکیت، از جمله تعمیر و نگهداری و جایگزینی را ارزیابی کنید.

چرا قرقره هاون را انتخاب کنید؟

شرکت Zhejiang Huaneng Micro Bearing Co., Ltd. متخصص در تولید بلبرینگ های مینیاتوری با کیفیت بالا، یاتاقان های با اندازه متوسط، یاتاقان های سفارشی غیر استاندارد و طیف گسترده ای از قرقره های سخت افزاری است. مجموعه محصولات آنها شامل قرقره های قالب گیری تزریقی، قرقره های آویزان و سایر سری های تخصصی قرقره است که برای کاربردهای صنعتی متنوع طراحی شده اند.

محصولات Hune Pulley به طور گسترده در موارد زیر استفاده می شود:

لوازم خانگی - تضمین عملکرد روان و قابلیت اطمینان طولانی مدت در موتورها، فن ها و دستگاه های خانگی
درب ها و پنجره ها – حرکتی آرام، پایدار و کارآمد برای مکانیزم های کشویی و غلتشی ارائه می کنند
تجهیزات مکانیکی - پشتیبانی از نقاله های صنعتی، سیستم های اتوماسیون و ماشین آلات سبک

چرا قرقره هاون متمایز می شود:

تخصص در راه حل های قرقره سفارشی و غیر استاندارد متناسب با نیازهای صنعت خاص
تعهد به مواد بادوام و بلبرینگ های دقیق برای افزایش طول عمر
کاربرد جهانی در محیط های مختلف صنعتی، تجاری و مسکونی
قابلیت های OEM/ODM برای پشتیبانی از طرح های تخصصی و نوآورانه

انتخاب قرقره Hune عملکرد قابل اعتماد، کاهش تعمیر و نگهداری و راه حلی طولانی مدت را برای طیف گسترده ای از کاربردهای صنعتی و خانگی تضمین می کند.
