مسائل مربوط به مونتاژ غلتک سایبان؟ علل رایج و نکات عیب یابی

یک غلتک سایبان مونتاژ می تواند مانند یک قطعه مکانیکی ساده به نظر برسد تا زمانی که سایه بان شروع به تولید صداهای غیرعادی کند یا کار با آن دشوار شود. در یک سیستم سایه‌انداز در فضای باز، غلتک باید با راهنما، محور، یاتاقان یا بوش، ساختار نصب و سایر اجزای متحرک کار کند. هنگامی که یک قسمت به دلیل سایش، کثیفی، سست شدن سخت افزار یا مشکلات تراز تغییر می کند، کل حرکت می تواند متفاوت باشد. به همین دلیل است که یک سایبان پر سر و صدا یا سفت نباید به طور خودکار به عنوان یک غلتک شکست خورده در نظر گرفته شود.

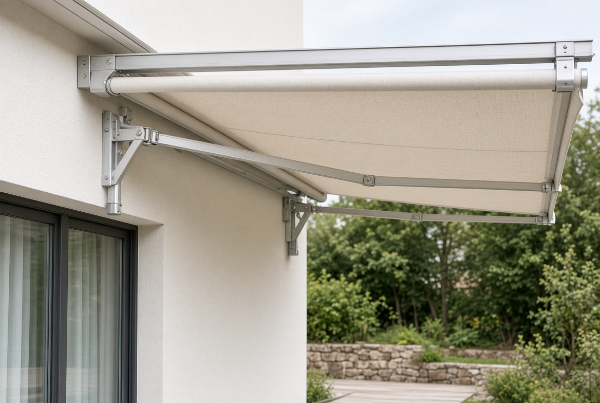

برای سایبان های RV، سایبان های پاسیو جمع شونده، سازه های سایه دار تاشو، و کاربردهای مشابه، عیب یابی معمولاً با در نظر گرفتن حرکت کامل آسان تر است. نگاه کردن به محل ظاهر شدن مشکل، زمان ایجاد صدا و نحوه قرارگیری غلتک در داخل مجموعه می تواند سرنخ های مفیدی را قبل از انتخاب قطعه جایگزین ارائه دهد.

با علامت شروع کنید، نه با قسمت جایگزین

هنگامی که یک سایبان شروع به رفتار متفاوت می کند، اولین قدم این است که دقیقاً بفهمید چه چیزی تغییر کرده است. سیستمی که به تدریج جابجایی آن سخت تر می شود ممکن است علت متفاوتی با سیستمی داشته باشد که صدای کلیک ناگهانی ایجاد می کند. به همین ترتیب، مقاومت در کل مسیر حرکت می تواند به ناحیه ای متفاوت از مقاومت اشاره کند که تنها زمانی که سایه بان به یک موقعیت خاص می رسد ظاهر می شود.

سایبان های فضای باز در معرض گرد و غبار، رطوبت، تغییرات دما، برگ ها و شرایط کلی محیطی قرار دارند. حرکت منظم همچنین فشار مکرری را بر اجزای چرخان و لغزنده وارد می کند. با گذشت زمان، این عوامل می توانند بر نحوه عملکرد مجموعه غلتکی تأثیر بگذارند.

به جای اینکه فوراً غلتک را بردارید، مکانیسم آن را در حین حرکت مشاهده کنید و سعی کنید یک الگو را شناسایی کنید.

به دنبال تغییرات در حرکت باشید

اگر سایبان در یک نقطه به آرامی حرکت می کند و در نقطه ای دیگر سخت می شود، به آن بخش خاص توجه کنید. یک مشکل موضعی ممکن است مربوط به راهنما یا سطح تماس باشد تا کل غلتک.

اگر حرکت در طول فرآیند خشن باشد، غلتک، محور، یاتاقان، بوش یا چیدمان نصب ممکن است مستحق بررسی دقیق‌تر باشد.

این یک تشخیص قطعی ارائه نمی دهد، اما به بازرسی جهت مفیدتری می دهد.

چرا غلتک سایبان صدا ایجاد می کند؟

سر و صدا یکی از ساده ترین علائمی است که می توان متوجه آن شد، اما می تواند دلایل مختلفی داشته باشد. نوع صدا، زمانی که ظاهر می شود و از کجا می آید همه جزئیات مفیدی هستند.

صدای جیرجیر خفیف ممکن است از تماس بین سطوح متحرک، آلودگی یا اتصال چرخشی که نیاز به بازرسی دارد، ایجاد شود. یک صدای خشن از نوع سنگ زنی ممکن است نشان دهنده سایش در اطراف چرخ، محور، یاتاقان یا بوش باشد. صدای کلیک مکرر گاهی اوقات می تواند با یک جزء نصب یا بخش خاصی از راهنما مرتبط باشد.

نکته مهم این است که صدا به تنهایی قطعه آسیب دیده را شناسایی نمی کند.

علامت مشاهده شده	مناطقی که ممکن است نیاز به بازرسی داشته باشند
جیرجیر در حین حرکت	چرخ، سطح تماس، اتصال دوار
صدای چرخشی خشن	بلبرینگ، بوش، محور، چرخ
کلیک مکرر	راهنما، سخت افزار نصب، تماس محلی
افزایش مقاومت	غلتک، راهنما، تراز، آشغال
حرکت ناهموار	موقعیت غلتک، نصب، راهنما
آسیب دیدگی چرخ	غلتک و اجزای مرتبط

این یک مرجع عیب یابی است تا یک تشخیص ثابت، زیرا سازه های سایه بان در ساخت و ساز متفاوت است.

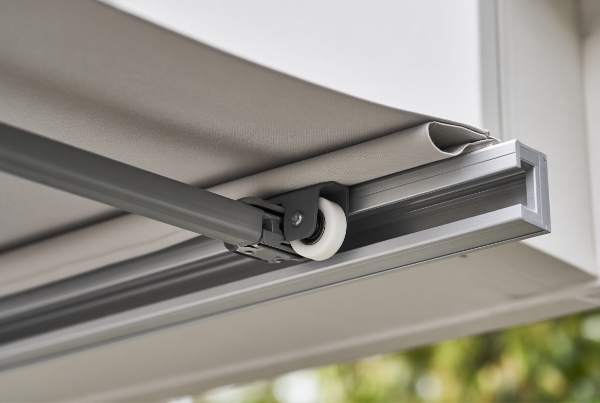

راهنما می تواند بخشی از مشکل باشد

یک غلتک به خودی خود عمل نمی کند. قسمت دیگری از مکانیسم را دنبال می کند، تماس می گیرد یا پشتیبانی می کند، به این معنی که وضعیت آن سطح اطراف می تواند مستقیماً بر حرکت تأثیر بگذارد.

راهنماهای فضای باز می توانند گرد و غبار و زباله های کوچک را جمع آوری کنند. آنها همچنین می توانند پس از استفاده طولانی مدت دچار سایش سطح شوند یا کمی جابجا شوند. اگر راهنما دیگر در شرایط مورد انتظار طراحی اصلی نباشد، حتی یک غلتک جدید ممکن است آنطور که در نظر گرفته شده حرکت نکند.

منطقه تماس را بازرسی کنید

به قسمتی که غلتک حرکت می کند یا با راهنما تماس برقرار می کند، نگاه کنید. به کثیفی های قابل مشاهده، مواد خارجی، آثار سایش غیر معمول، آسیب یا هر چیزی که می تواند در حرکت اختلال ایجاد کند، توجه کنید.

اگر هر بار کار کردن سایبان در یک مکان دشوار شود، آن بخش مستحق توجه ویژه است. مشکلی که به طور مکرر در یک مکان ظاهر می شود قبل از تعویض غلتک ارزش بررسی دارد.

آیا ساختار نصب می تواند باعث ایجاد نویز شود؟

نادیده گرفتن قسمت نصب آسان است زیرا توجه به طور طبیعی به سمت خود چرخ می رود.

با این حال، ساختار نصب، موقعیت غلتک را کنترل می کند. اگر یک براکت شل، خم یا جابجا شود، چرخ می تواند به طور متفاوتی در مجموعه قرار گیرد. این تغییر ممکن است بر نحوه تماس آن با راهنما تأثیر بگذارد و ممکن است اصطکاک یا نویز اضافی ایجاد کند.

در حین بازرسی، به براکت، محور، نقاط اتصال و سایر قسمت های قابل مشاهده در اطراف غلتک نگاه کنید. هدف تعیین این است که آیا چرخ حرکت می کند زیرا برای حرکت طراحی شده است یا به دلیل اینکه ساختار نصب بازی ناخواسته ایجاد کرده است.

این تمایز هنگام تصمیم گیری در مورد اینکه آیا واقعاً نیاز به تعویض غلتک است اهمیت دارد.

غلتک فرسوده چه شکلی است؟

پوشیدن همیشه دراماتیک نیست. یک غلتک ممکن است به حرکت خود ادامه دهد در حالی که سطح تماس آن به تدریج تغییر می کند.

علائم بصری رایج می تواند شامل سایش ناهموار، آسیب سطح، ترک خوردن، تغییر شکل یا علائم غیرعادی در اطراف چرخ باشد. افزایش حرکت در اطراف محور یا اتصال دوار نیز می تواند نشان دهنده این باشد که مجموعه باید با دقت بیشتری بررسی شود.

یک مقایسه مفید این است که وقتی غلتک مشابه دیگری در همان سیستم در دسترس است، نگاه کنید. تفاوت در وضعیت سطح یا حرکت ممکن است به تشخیص اینکه کدام جزء تغییر کرده است کمک کند.

در صورت در نظر گرفتن جایگزینی، غلتک قدیمی نیز باید حفظ شود. حتی یک جزء فرسوده می تواند اطلاعات مفیدی در مورد ساختار اصلی ارائه دهد.

انتخاب یک جایگزین به چیزی بیش از مطابقت با شکل نیاز دارد

دو غلتک سایبان می توانند شبیه به هم به نظر برسند در حالی که برای مجموعه های مختلف در نظر گرفته شده اند.

مشخصات چرخ، آرایش محور، ساختار نصب، اتصال دوار، و رابطه با راهنما، همگی بر سازگاری تأثیر می‌گذارند. جایگزینی که در یک عکس درست به نظر می رسد ممکن است هنوز هم ترتیب نصب متفاوتی داشته باشد.

وقتی با سایبان‌های قدیمی‌تر، تجهیزات سفارشی‌سازی‌شده یا اجزایی که مرجع محصول به‌راحتی قابل شناسایی نیستند، سروکار داریم، اهمیت بیشتری پیدا می‌کند.

قبل از یافتن منبع جایگزین، مجموعه کامل را به جای ظاهر بیرونی چرخ مقایسه کنید.

اطلاعاتی که به منابع جایگزین کمک می کند

زمانی که پرس و جو شامل مواد مرجع عملی باشد، یک تامین کننده معمولاً می تواند یک جزء را با وضوح بیشتری درک کند.

اطلاعات مفید ممکن است شامل موارد زیر باشد:

• عکس غلتک اصلی از چند زاویه.
• عکسی که غلتک نصب شده را نشان می دهد.
• تصاویر راهنما یا مسیر.
• یک existing drawing, if available.
• اطلاعات در مورد نحوه استفاده از غلتک.
• جزئیات در مورد اینکه آیا نیاز جایگزینی است یا تولید OEM.
• یک نمونه فیزیکی زمانی که جزء سفارشی شده است.

هدف ایجاد کاغذبازی های غیر ضروری نیست. صرفاً دادن اطلاعات کافی به سازنده است تا بفهمد قطعه باید چه کاری انجام دهد.

اگر قسمت اصلی پیدا نشد چه؟

این وضعیت در تجهیزات قدیمی رایج است. ممکن است سایه بان همچنان در خدمت باشد در حالی که قطعه اصلی دیگر از طریق کانال تامین قبلی در دسترس نیست.

هنگامی که هیچ مرجع محصولی وجود ندارد، یک نمونه فیزیکی می تواند بسیار مفید باشد.

نمونه می تواند اطلاعاتی در مورد چرخ، ترتیب نصب، موقعیت محور و ساختار کلی ارائه دهد. سپس عکس‌های قسمت نصب‌شده می‌تواند زمینه بیشتری را در مورد نحوه تعامل مؤلفه با ساختار اطراف فراهم کند.

برای جایگزینی سفارشی، این اطلاعات می تواند مبنایی برای بحث در مورد یک نمونه جدید قبل از تولید معمولی باشد.

تعویض و عیب یابی باید با هم انجام شود

تعویض غلتک فرسوده بدون در نظر گرفتن دلیل فرسوده شدن آن گاهی اوقات می تواند بعداً به مشکل دیگری منجر شود.

فرض کنید یک چرخ سایش ناهموار را نشان می دهد. بررسی اینکه آیا راهنما مشکلی دارد یا خیر ارزش دارد. اگر غلتک از موقعیت خود خارج شده است، ساختار نصب را بررسی کنید. اگر پس از تعویض چرخ، مجموعه همچنان به صدا درآورد، به جای اینکه فرض کنید قطعه جدید مسئول است، به اجزای اطراف نگاه کنید.

این بدان معنا نیست که هر مشکل غلتکی نیاز به تعمیرات اساسی سیستم دارد. به سادگی به این معنی است که جزء باید در محیط کاری آن در نظر گرفته شود.

روال بازرسی ساده برای غلتک های سایبان

یک بازرسی عملی نباید پیچیده باشد.

1. سایه بان را مشاهده کنید

سیستم را با دقت حرکت دهید و متوجه شوید که آیا مشکل در حین گسترش، پس زدن یا هر دو ظاهر می شود.

2. مشکل را پیدا کنید

تعیین کنید که آیا نویز یا مقاومت در سراسر حرکت یا در یک منطقه خاص رخ می دهد.

3. غلتک را بررسی کنید

به دنبال آسیب قابل مشاهده، سایش ناهموار، آلودگی یا حرکت غیرعادی باشید.

4. راهنمای را بررسی کنید

سطح تماس را از نظر وجود آوار، آسیب یا هر چیزی که می تواند با چرخ تداخل داشته باشد، بررسی کنید.

5. The Mounting Point را مرور کنید

بررسی کنید که آیا غلتک به درستی در جای خود قرار دارد و آیا ساختار نصب ایمن به نظر می رسد.

6. جزء اصلی را نگه دارید

در صورت نیاز به تعویض، غلتک قدیمی را تا حد امکان به عنوان مرجع نگه دارید.

این دنباله کمک می کند تا یک مشکل غلتکی از مشکلات جاهای دیگر در مکانیسم جدا شود.

هنگامی که یک نمونه برای ساخت سفارشی مفید است

قطعات جایگزین استاندارد همیشه برای سیستم های سایبان قدیمی یا سفارشی مناسب نیستند. در این موارد می توان از قطعه اصلی به عنوان مرجعی برای ساخت استفاده کرد.

یک سازنده ممکن است نمونه فیزیکی را همراه با عکس ها یا نقشه ها برای درک ساختار مورد نیاز بررسی کند. هنگامی که مفهوم جایگزینی تأیید شد، می توان نمونه ای برای ارزیابی قبل از حرکت به سفارشات تکراری تولید کرد.

این نوع فرآیند می‌تواند برای توزیع‌کنندگان، کسب‌وکارهای تعمیر و سازندگان تجهیزاتی مفید باشد که به جای یک تعویض واحد، نیاز به تامین مکرر یک غلتک خاص دارند.

قرقره هاون برای کاربردهای غلتک سایبان

قرقره هاون با اجزای غلتکی و قرقره برای کاربردهای مکانیکی کار می کند و از جایگزینی و نیازهای منبع سفارشی پشتیبانی می کند.

برای پروژه غلتکی سایه بان، مشتریان می توانند نمونه، نقشه یا عکس های موجود از قطعه نصب شده را ارائه دهند. این اطلاعات را می توان برای بحث در مورد ساخت چرخ، ترتیب نصب، اتصال چرخش و الزامات کاربرد مورد استفاده قرار داد.

برای پروژه‌های OEM و سفارش‌های تکراری، نمونه‌های تایید شده و مراجع فنی نیز می‌توانند به عنوان مرجع محصول برای تولید آتی حفظ شوند. رویکرد ساخت واقعی به طراحی جزء و نیازهای مشتری بستگی دارد.

چند نکته که قبل از سفارش باید بررسی شود

قبل از سفارش غلتک جایگزین، ارزش آن را دارد که یک بار دیگر مجموعه اطراف را بررسی کنید. اطمینان حاصل کنید که راهنما به طور قابل مشاهده مسدود نشده است، نقطه نصب جابجا نشده است، و چرخ قدیمی در واقع نشانه هایی از سایش یا آسیب را نشان می دهد.

اگر جزء اصلی موجود است، چندین عکس بگیرید و آن را به عنوان مرجع نگه دارید. هنگامی که قطعه سفارشی می شود، ارائه نمونه فیزیکی می تواند بحث منبع یابی را بسیار واضح تر کند.

برای کسب‌وکارهایی که غلتک‌های سایبان را به صورت دسته‌ای خریداری می‌کنند، نگهداری یک نمونه تأیید شده و مستندات اولیه محصول نیز می‌تواند مدیریت سفارش‌های تکراری آینده را آسان‌تر کند.

درک مشکل، جایگزینی را آسان‌تر می‌کند

مشکلات مونتاژ غلتک سایبان همیشه توسط خود غلتک ایجاد نمی شود. سر و صدا، مقاومت و حرکت ناهموار نیز می تواند از راهنما، سازه نصب، محور، یاتاقان یا بوش، آلودگی یا تراز درون سیستم باشد.

یک رویکرد عملی تر این است که ابتدا مکانیسم کامل را مشاهده کنید و سپس بازرسی را به سمت مؤلفه ای که به نظر می رسد باعث تغییر می شود محدود کنید. در صورت نیاز به تعویض، غلتک اصلی، عکس‌های نصب و نقشه‌های موجود می‌توانند مرجع مفیدی برای شناسایی یا توسعه قطعه مورد نیاز باشند.

برای سایبان‌های RV، سیستم‌های سایه‌دار جمع‌شونده و سایر کاربردهای فضای باز، غلتک ممکن است یک جزء نسبتاً کوچک باشد، اما ارتباط آن با مکانیسم اطراف مهم است. درک این رابطه قبل از سفارش تعویض می‌تواند عیب‌یابی، منبع‌یابی و تولید آینده را بسیار آسان‌تر کند.
